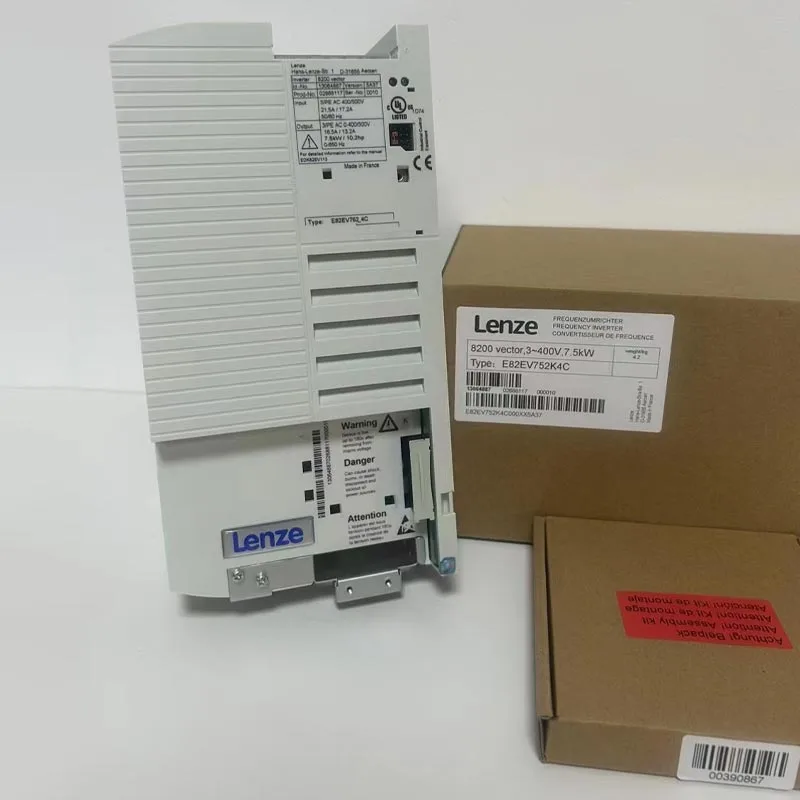

Lenze-inverterA megoldásokat ipari mozgás- és motorvezérlő rendszerekben alkalmazzák, ahol pontos sebességszabályozásra, szabályozott gyorsításra, lassításra, nyomatékkezelésre és automatizálási berendezésekkel való integrációra van szükség. A megfelelő inverter kiválasztása nem csupán a motor teljesítményének megfelelő összeállítás kérdése. A mérnököknek figyelembe kell venniük a motor típusát, a tápfeszültséget, a kimeneti áramot, a szabályozási módot, a terhelési jellemzőket, a fékezési követelményeket, a kommunikációs architektúrát, a környezeti feltételeket, a szekrény korlátait és az üzembe helyezési eljárásokat is. Az inverteres technológia alkalmazható szállítószalagokon, szivattyúkon, ventilátorokon, csomagolóberendezéseken, szerszámgépeken, anyagmozgató rendszereken és más ipari gépeken. A legmegbízhatóbb kiválasztási folyamat a gép munkaciklusával és a motor jellemzőivel kezdődik, majd meghatározza a szükséges hajtási funkciókat, védelmet, vezérlő interfészt és beépítési feltételeket. A bevált ipari automatizálási termékeket beszerző vásárlók számára különösen fontos a pontos modellazonosítás és az alkalmazás-illesztés, mivel a különböző invertercsaládok eltérő interfészekkel, szoftverfunkciókkal, méretekkel és telepítési követelményekkel rendelkezhetnek.
Tartalomjegyzék
Kattintson bármelyik témára, hogy közvetlenül a szakaszra ugorjon.
- 1. Miért fontos a változtatható sebességű motorvezérlés az ipari berendezésekben?
- 2. Hogyan vezérli az ipari frekvenciaváltó a motort?
- 3. Milyen motor- és terhelési jellemzőket érdemes értékelni?
- 4. Hogyan befolyásolják a vezérlési módok a gép teljesítményét?
- 5. Mit csinálnak a gyorsítási, lassítási és fékezési funkciók?
- 6. Hogyan kommunikál az inverter az automatizálási rendszerekkel?
- 7. Milyen védelmi funkciókat kell figyelembe venni?
- 8. Hogyan befolyásolja a telepítési környezet és a szekrény kialakítása a kiválasztást?
- 9. Hogyan kell kezelni a fékezési, regenerációs és lassítási energiát?
- 10. Mely ipari alkalmazások használhatnak változtatható sebességű meghajtókat?
- 11. Milyen gyakori kiválasztási hibákat kell kerülniük a mérnököknek?
- 12. Hogyan kell a meglévő rendszereket lecserélni vagy utólag beépíteni?
- 13. Mit kell tartalmaznia a professzionális inverter specifikációnak?
- 14. Gyakran Ismételt Kérdések
Miért fontos a változtatható sebességű motorvezérlés az ipari berendezésekben?
Sok ipari gépnek nincs szüksége motorra, hogy minden körülmények között egy rögzített fordulatszámon működjön. Conveyors may need controlled acceleration, pumps may require different flow conditions, fans may respond to changing process demand, and packaging machines often depend on coordinated movement between several axes or stations.
A hagyományos fix fordulatszámú elrendezések mechanikus módszereket alkalmazhatnak a gép teljesítményének adaptálására, de a változtatható frekvenciájú hajtás lehetővé teszi a motor elektromos működési feltételeinek közvetlen szabályozását.
A megadott frekvencia és feszültség változtatásával a kiválasztott szabályozási stratégiának megfelelően a hajtás szabályozhatja a motor fordulatszámát és befolyásolhatja a nyomatéktermelést. Ez rugalmasabb módot ad a géptervezőnek a mozgás szabályozására anélkül, hogy teljes mértékben a mechanikus átviteli módszerekre hagyatkozna.
A gyakorlati előny nem egyszerűen a „sebesség megváltoztatása”. A szabályozott gyorsulás csökkentheti a mechanikai ütéseket. A szabályozott lassítás csökkentheti a tengelykapcsolók és szíjak hirtelen terhelését. Az állítható sebesség lehetővé teszi, hogy egy folyamat a szükséges gyártási körülmények között működjön, ahelyett, hogy a motort egy rögzített ponton kényszerítené folyamatosan.
Lehetővé teszi a motor fordulatszámának beállítását a gép követelményei és a folyamat körülményei szerint.
Meghatározott rámpát biztosít az álló helyzettől a működési sebességig, csökkentve a hirtelen mechanikai terhelést.
Lehetővé teszi, hogy a gép egy meghatározott profil szerint lassítson, ahelyett, hogy hirtelen megállna.
Vezérlő interfészt biztosít, amely a motor működését PLC-kkel, HMI-kkel, érzékelőkkel és felügyeleti rendszerekkel csatlakoztathatja.
Miért van szükség a különböző gépeknek eltérő hajtási viselkedésre?
A stabil terhet szállító szállítószalag másként viselkedik, mint egy emelő, extruder, centrifugális ventilátor vagy nagy tehetetlenségi nyomatékú gép. Minden terhelés más-más nyomaték-fordulatszám követelményt hoz létre.
Egyes berendezéseknek nagy indítónyomatékra van szükségük. Némelyikhez viszonylag kis nyomaték szükséges alacsony fordulatszámon. Egyeseknek fel kell gyorsítaniuk egy nagy forgó tömeget, majd ismételten le kell lassítaniuk.
Ezek a különbségek befolyásolják a frekvenciaváltó megfelelő névleges értékét és szabályozási stratégiáját.
Sebességszabályozás és folyamatstabilitás
Az ipari automatizálásban a sebesség gyakran közvetlenül összefügg a folyamat minőségével. A szállítószalag sebessége befolyásolja a távolságot. A szivattyú sebessége befolyásolja az áramlást. A ventilátor sebessége befolyásolja a levegő mennyiségét. A henger sebessége befolyásolja az anyagmozgatást.
A hajtás ezért a folyamatvezérlő hurok részévé válhat, nem pedig egyszerűen motortartozék.
Miért kell a motorvezérlést a géppel kezdeni?
Az első kérdés nem az, hogy „Melyik inverter rendelkezik a megfelelő kW-értékkel?” A jobb kérdés: „Mit kér a gép a motortól?”
A válasznak tartalmaznia kell az indítási-leállítási frekvenciát, a folyamatos működési sebességet, a csúcsnyomaték-igényt, a gyorsítási időt, a lassítási időt, a terhelés tehetetlenségét, a környezeti hőmérsékletet és a kommunikációs követelményeket.
Hogyan vezérli az ipari frekvenciaváltó a motort?
Az ipari inverter a bejövő elektromos áramot a csatlakoztatott motor számára megfelelő szabályozott kimenetté alakítja. A hagyományos váltóáramú hajtásokban ez a folyamat általában egyenirányítást, egyenáramú kapcsolati energiatárolást és vezérelt kapcsolást foglal magában egy inverter fokozaton keresztül.
Egyenirányító fokozat
Egy tipikus váltóáramú hajtásnál a bejövő váltóáramú tápegységet először egyenárammá alakítják át. Az egyenirányító fokozat létrehozza a lefelé irányuló kapcsolóáramkör által használt egyenáramú buszt.
Az egyenirányító konfigurációja a hajtás architektúrájától és a tápelrendezéstől függ.
DC kapcsolat
Az egyenáramú kör köztes energiaszakaszként működik a bemeneti egyenirányító és a kimeneti inverter fokozat között. A kondenzátorok és más alkatrészek segítenek stabilizálni az egyenfeszültséget és támogatják a kapcsolási folyamatot.
Inverter fokozat
Az inverter fokozat félvezető kapcsolókkal alakítja át az egyenáramú tápot vezérelt háromfázisúvá vagy más megfelelő kimenetté. A kapcsolási minták beállításával a hajtás szabályozza a motorra adott feszültséget és frekvenciát.
Kimeneti frekvencia
A váltakozó áramú indukciós motorban a motor sebessége az elektromos frekvenciától és a motor pólusainak számától függ. A kimeneti frekvencia megváltoztatása tehát megváltoztatja a motor működési sebességét.
A kapcsolat nem teljesen közvetlen, mert a csúszási és terhelési feltételek is befolyásolják a motor tényleges fordulatszámát.
Feszültségszabályozás
A hajtás a motor feszültségét is vezérli. A feszültséget és a frekvenciát össze kell hangolni a kívánt mágneses fluxusfeltételek kialakításához a motorban.
| Drive Stage | Fő funkció | Kulcsfontosságú szempont |
|---|---|---|
| Bemeneti egyenirányító | A váltakozó áramú tápellátást DC-vé alakítja | Tápfeszültség és bemeneti konfiguráció |
| DC kapcsolat | Köztes egyenáramú energiát biztosít | DC feszültség, hullámosság, kapacitás, hőviszonyok |
| Inverteres híd | Szabályozott motorteljesítményt hoz létre | Kapcsolóeszközök, áramerősség, vezérlési algoritmus |
| Vezérlő processzor | Kiszámítja a kapcsolási és motorvezérlő parancsokat | Vezérlési mód, visszacsatolás, szoftver funkciók |
| Védelmi rendszer | Figyeli a rendellenes elektromos állapotokat | Áram, feszültség, hőmérséklet, hibalogika |
PWM kapcsolás
Az impulzusszélesség-modulációt általában a kívánt motor hullámforma szintetizálására használják. A félvezető kapcsolók szabályozott frekvencián kapcsolnak be és ki, így olyan impulzusmintát állítanak elő, amelynek effektív feszültsége és frekvenciája szabályozható.
A kapcsolási mintát a hajtás vezérlőprocesszora kezeli.
Motor visszajelzés
Egyes alkalmazások fizikai motorkódoló nélkül működnek. A hajtás elektromos mérésekből és vezérlő algoritmusából becsüli meg a motor viselkedését.
Más alkalmazásoknál szükség van a jeladó visszajelzésére, ha nagyobb sebesség- vagy helyzetszabályozásra van szükség.
Nyílt hurkú és zárt hurkú működés
A nyílt hurkú vezérlés nem használ fizikai sebesség-visszacsatoló eszközt. A zárt hurkú vezérlés a kódolótól vagy más érzékelőtől származó visszacsatolást használja a szabályozás javítása érdekében.
A megfelelő megközelítés a kívánt pontosságtól, dinamikus reakciótól, motortípustól és gépi folyamattól függ.
A hajtás tehát egy vezérlőrendszerrel kombinált teljesítmény-elektronikai rendszer. A motor teljesítményének minősége az elektromos teljesítményfokozattól és a vezérlési algoritmustól is függ.
Milyen motor- és terhelési jellemzőket érdemes értékelni?
A motor és a terhelés határozza meg azokat a feltételeket, amelyek mellett a hajtásnak működnie kell. A helyes méretezés ezért több információt igényel, mint önmagában a motor adattábláján szereplő teljesítmény.
Motor típusa
A gyakori ipari alkalmazások közé tartoznak az aszinkron indukciós motorok, állandó mágneses motorok, szinkron motorok vagy más motortechnológiák.
A hajtásnak támogatnia kell a kiválasztott motortípust és a hozzá tartozó vezérlési módot.
Motor feszültség
A motor adattábláján szereplő feszültségnek meg kell felelnie a hajtás kimenetének és az elektromos rendszernek. Az eltérés helytelen működési feltételeket eredményezhet.
Motor áram
A motoráram különösen fontos, mert a hajtás kimeneti fokozatát általában az áramerősség és a teljesítményosztály szerint választják ki.
Két azonos névleges teljesítményű motor névleges áramerőssége eltérő lehet a feszültségtől, hatásfoktól, teljesítménytényezőtől és a motor felépítésétől függően.
Alapfrekvencia
A motor névleges frekvenciája fontos referenciapontot jelent a hajtás programozásában. Az alappont alatti feszültség és frekvencia közötti kapcsolat befolyásolja a rendelkezésre álló nyomatékot.
Terhelési nyomaték
A nyomatékkövetelmények nagy vonalakban állandó nyomatékú és változó nyomatékú viselkedésre oszthatók, bár a valódi gépek bonyolultabbak lehetnek.
A szállítószalagok, emelők, keverők és extruderek gyakran jelentős nyomatékot igényelnek széles fordulatszám-tartományban. A ventilátorok és a centrifugálszivattyúk eltérően viselkedhetnek, mert nyomatékigényük erősen változik a fordulatszámmal.
Tehetetlenség
A terhelési tehetetlenség befolyásolja a gyorsulást és a lassulást. A nagy forgó tömegek nagyobb nyomatékot és több időt igényelnek a fordulatszám megváltoztatásához.
| Motor vagy terhelési paraméter | Miért számít | Kiválasztás hatása |
|---|---|---|
| Motor feszültség | Meghatározza az elektromos kompatibilitást | Meghajtó bemeneti és kimeneti konfigurációja |
| Névleges áram | Meghatározza a motor elektromos igényét | A meghajtó áramerőssége |
| Motorfrekvencia | Működési referenciapontot határoz meg | Frekvencia és feszültség beállítása |
| Indító nyomaték | Meghatározza az indítási követelményeket | Hajtás túlterhelés és vezérlési mód |
| Terhelési tehetetlenség | Befolyásolja a gyorsulást és a lassulást | Rámpabeállítások és fékrendszer |
| Működési sebesség tartomány | Meghatározza a szükséges motorvezérlési tartományt | Hajtási algoritmus és motorhűtés figyelembevétele |
Kiindulási feltételek
A nagy terhelésű szalaggal rendelkező szállítószalag jelentős indítónyomatékot igényelhet. Egy ventilátor indítási viselkedése nagyon eltérő lehet. A szerszámgép orsója gyors gyorsítást és pontos fordulatszám-szabályozást igényelhet.
A meghajtót a tényleges indítási állapothoz kell igazítani, nem pedig az átlagos működési feltételekhez.
Overload requirements
Egyes alkalmazások rövid ideig tartó áramot igényelnek a motor folyamatos névleges értékénél. A hajtásnak megfelelő túlterhelési képességet kell biztosítania a megadott időtartamra.
A túlterhelési adatokat körültekintően kell értelmezni, mert a különböző meghajtócsaládok eltérően határozhatják meg a túlterhelési besorolást.
Motor hűtés alacsony fordulatszámon
A szabványos önhűtéses motorok egy csatlakoztatott ventilátort használnak, amelynek hűtési képessége alacsony motorfordulatszám mellett csökken. Ha a gépnek alacsony fordulatszámon folyamatosan nagy nyomatékra van szüksége, további motorhűtésre lehet szükség.
Az adattábla adatai elengedhetetlenek
- Névleges feszültség:Ellenőrizze a motor meghatározott üzemi feszültségét.
- Névleges áram:Használja a motor áramát a hajtás névleges teljesítményeinek összehasonlításakor.
- Névleges gyakoriság:Erősítse meg a motor névleges frekvenciáját.
- Névleges sebesség:Az üzembe helyezésnél referenciaként használja az adattábla sebességét.
- Teljesítménytényező:Vegye figyelembe a motor elektromos működési jellemzőit.
- Motor csatlakozás:Adott esetben ellenőrizze a csillag vagy delta konfigurációt.
Hogyan befolyásolják a vezérlési módok a gép teljesítményét?
A különböző alkalmazások eltérő szintű motorvezérlési pontosságot igényelnek. Előfordulhat, hogy egy egyszerű szállítószalagnak nincs szüksége ugyanolyan vezérlési stratégiára, mint egy nagy teljesítményű pozicionáló gépnek.
V/f vezérlés
A feszültség-frekvencia szabályozás az egyik legegyszerűbb hajtásvezérlési megközelítés. A hajtás meghatározott kapcsolatot tart fenn a kimeneti feszültség és a frekvencia között.
Ez az üzemmód viszonylag egyszerű fordulatszám-szabályozási alkalmazásokhoz alkalmas, ahol nincs szükség nagy dinamikus nyomatékteljesítményre.
Érzékelő nélküli vektorvezérlés
Az érzékelő nélküli vektorvezérlés megbecsüli a motor viselkedését, és függetlenebben szabályozza a fluxust és a nyomatékot, mint az alap V/f szabályozás.
Alacsony fordulatszámon jobb nyomatékszabályozást és dinamikus választ tud biztosítani anélkül, hogy számos alkalmazásban kódolóra lenne szükség.
Zárt hurkú vektorvezérlés
A zárt hurkú vezérlés kódolótól vagy más érzékelőtől származó visszacsatolást használ. Ez javíthatja a sebességszabályozást és a dinamikus reakciót, különösen olyan alkalmazásokban, ahol fontos a sebesség pontossága és a terhelési zavarokra adott válasz.
Pozícióvezérlés
Egyes meghajtóplatformok támogathatják a pozicionálási funkciókat az integrált mozgásvezérlési funkciókon vagy a magasabb szintű vezérlővel való koordinált kommunikáción keresztül.
Az, hogy egy meghajtó önmagában képes-e elvégezni a kívánt pozicionálást, az adott terméktől és alkalmazás architektúrától függ.
| Vezérlési mód | Tipikus karakter | Potenciális alkalmazás |
|---|---|---|
| V/f | Egyszerű feszültség-frekvencia összefüggés | Ventilátorok, szivattyúk, alapvető szállítószalagok |
| Érzékelő nélküli vektor | Továbbfejlesztett nyomaték- és fordulatszám-szabályozás jeladó nélkül | Szállítószalagok, keverők, általános gépek |
| Zárt hurkú vektor | Visszacsatolás alapú sebességszabályozás | Nagy teljesítményű sebességű alkalmazások |
| Pozícióvezérlés | Koordinált pozíció- vagy mozgásfunkciók | Mozgásintenzív gépek |
Miért változtatja meg a vezérlési mód a gép viselkedését?
Tegyük fel, hogy egy szállítószalag hirtelen nagyobb terhelést kap. Egyszerű vezérléssel a motor fordulatszáma észrevehetőbben csökkenhet. A vektorvezérlési stratégia agresszívebben reagálhat a motor nyomatékot termelő áramának beállításával.
A tényleges viselkedés a hajtás hangolásától, a motormodelltől, a vezérlési beállításoktól és a terhelési feltételektől függ.
Motor azonosítás
Egyes hajtásrendszerek motor azonosítást vagy automatikus hangolást hajtanak végre. Ez a folyamat méri vagy becsüli a motorparamétereket, hogy a vezérlő algoritmus pontosabb belső motormodellt tudjon létrehozni.
A helyes üzembe helyezési eljárás a meghajtó platformtól és a motor típusától függ.
Gyorsulási válasz
A nagy dinamikus teljesítmény nem mindig előnyös. Egy csomagológépnek gyors gyorsításra lehet szüksége, míg a hosszú szállítószalagnak simább profilra lehet szüksége, hogy elkerülje a szalagfeszesség változásait.
A vezérlési módot ezért a folyamat viselkedésének megfelelően kell kiválasztani, nem pedig egyszerűen azért, mert több szolgáltatást kínál.
Mit csinálnak a gyorsítási, lassítási és fékezési funkciók?
A gyorsítási és lassítási beállítások határozzák meg, hogy milyen gyorsan változtatja a motor sebességét. Ezek a funkciók közvetlenül befolyásolják a gép mechanikáját és a hajtás elektromos viselkedését.
Gyorsulási rámpa
A gyorsulási rámpa fokozatosan növeli a parancs gyakoriságát, nem pedig azonnal a célértékre ugrik.
Ez csökkenti a hirtelen nyomatékváltozásokat, és megvédheti a szíjakat, a tengelykapcsolókat, a láncokat, a fogaskerekeket és más sebességváltó-alkatrészeket.
Lassítási rámpa
A lassítási rámpa fokozatosan csökkenti a motor fordulatszámát. A sebesség csökkentése azonban azt eredményezheti, hogy a motor mechanikai energiát juttat vissza az elektromos rendszerbe.
Ez a regenerált energia növelheti a DC-köri feszültséget a hajtáson belül.
Fékellenállás
Amikor a regeneratív energiát disszipálni kell, egy fékellenállás hővé alakíthatja az elektromos energiát. A hajtás féktranzisztorának és ellenállásának meg kell felelnie az alkalmazás energiájának és munkaciklusának.
DC befecskendező fékezés
Egyes hajtások egyenáramot fecskendezhetnek a motorba, hogy bizonyos leállási körülmények között fékezőhatást keltsenek. A funkció alkalmazás-specifikus, és a meghajtó utasításainak megfelelően kell konfigurálni.
Tengerparti megálló
A szabadonfutó stop csökkenti a hajtás nyomatékát, és lehetővé teszi a motor és a gép természetes lassulását. Ez akkor hasznos, ha nincs szükség szabályozott elektromos lassításra.
| Leállítási módszer | Motoros viselkedés | Tipikus használat |
|---|---|---|
| Rámpa stop | A frekvencia meghatározott idő szerint csökken | Általános szabályozott leállítás |
| Tengerparti megálló | A motor elveszti nyomatékát, és természetesen lelassul | Alacsony tehetetlenségi nyomatékú vagy nem kritikus megállások |
| Fékellenállás | A regeneratív energia hőként disszipálódik | Nagy tehetetlenség vagy gyors lassulás |
| DC fékezés | Az egyenáramú gerjesztés fékező hatást hoz létre | Kiválasztott leállítási és tartási alkalmazások |
Nagy tehetetlenségi nyomatékú alkalmazások
Fans, centrifuges, large rollers, flywheels, and similar machinery can store substantial kinetic energy. If the system tries to stop too quickly, that energy can cause the DC-link voltage to rise.
A hajtás ezért védőállapotba kerülhet, hacsak nem biztosított a megfelelő fékezés.
Fékellenállás kiválasztása
A fékellenállás kiválasztása az ellenállás értékétől, a névleges teljesítménytől, az impulzus időtartamától, a munkaciklustól, a hajtás kompatibilitásától és a termikus telepítési feltételektől függ.
Az egy rövid eseményre elektromosan kompatibilis ellenállás alkalmatlan lehet ismételt fékezési ciklusokra.
Regeneratív rendszerek
Egyes alkalmazások előnyben részesítik a regeneratív hajtásokat, amelyek a fékezési energiát visszaadják a váltakozó áramú tápellátásnak, nem pedig az ellenálláson keresztül.
Ez az architektúra összetettebb, és általában ott választják ki, ahol az alkalmazás jelentős regeneratív művelettel rendelkezik.
Hogyan kommunikál az inverter az automatizálási rendszerekkel?
A modern ipari hajtások gyakran csomópontként működnek egy nagyobb automatizálási rendszeren belül. A hajtás sebességparancsokat kaphat egy PLC-től, állapotinformációkat cserélhet egy HMI-vel, riasztásokat küldhet egy felügyeleti vezérlőnek, vagy részt vehet az összehangolt mozgásban.
Digitális be- és kimenetek
Az alapvető vezérlés digitális bemeneteken keresztül valósítható meg indítás, leállítás, előre, hátra, visszaállítás vagy egyéb parancsokhoz.
A digitális kimenetek olyan állapotokat jelenthetnek, mint a működési állapot, a hibaállapot vagy a sebességgel kapcsolatos állapotok.
Analóg be- és kimenetek
Az analóg jelek fordulatszám-referenciákat, folyamatértékeket vagy más, folyamatosan változó parancsokat jelenthetnek. Egy általános elrendezés a vezérlőrendszertől függően 0–10 V vagy 4–20 mA jelet használ.
Ipari kommunikációs hálózatok
A fejlettebb létesítmények ipari kommunikációs hálózatokat használnak a vezérlési és diagnosztikai információk digitális cseréjére.
A hajtáscsaládtól és konfigurációtól függően az interfészek terepibusz- és ipari Ethernet-technológiákat tartalmazhatnak.
Paraméter hozzáférés
A kommunikáció emellett hozzáférést biztosít a működési paraméterekhez, a hibaelőzményekhez, az állapotszavakhoz, a felügyeleti értékekhez és a diagnosztikai információkhoz.
| Felület | Tipikus funkció | Alkalmazás |
|---|---|---|
| Digitális bemenet | Diszkrét vezérlőparancs | Indítás, leállítás, visszaállítás, irány |
| Digitális kimenet | Diszkrét állapotjelzés | Futó, hiba, kész állapot |
| Analóg bemenet | Folyamatos folyamat vagy sebesség referencia | Sebességparancs, nyomásreferencia |
| Analóg kimenet | Folyamatos felügyeleti jel | Sebesség vagy aktuális visszajelzés |
| Ipari hálózat | Digitális vezérlés és diagnosztika | PLC-integráció és gépkoordináció |
PLC integráció
A PLC fordulatszám-alapjelet és vezérlőszót küldhet, miközben kiolvassa a tényleges fordulatszámot, a kimeneti áramot, az állapotot és a hibainformációkat a hajtásról.
Ez a digitális megközelítés csökkenti a nagyszámú vezetékes vezérlőjel szükségességét, és nagyobb diagnosztikai láthatóságot biztosít.
HMI és kezelő interakció
A HMI képes megjeleníteni a hajtás állapotát és működési értékeit, miközben lehetővé teszi a felhatalmazott személyzet számára a kiválasztott paraméterek vagy működési parancsok megváltoztatását.
A kritikus paramétereket védeni kell az illetéktelen módosítástól.
Hálózati architektúra
Ha több meghajtó működik egy gépben, a kommunikációs hálózatot gondosan meg kell tervezni. Az eszközcímzés, a kábelirányítás, a lezárás, a frissítési sebesség, a vezérlés késleltetése és a hibaviselkedés egyaránt befolyásolja a rendszer megbízhatóságát.
Távdiagnosztika
A modern automatizálási architektúrák egyre gyakrabban használnak távoli diagnosztikai funkciókat. A meghajtóriasztások és az üzemi adatok segíthetnek a karbantartó csapatoknak a problémák azonosításában anélkül, hogy a berendezést azonnal le kellene szerelni a használatból.
Milyen védelmi funkciókat kell figyelembe venni?
Az elektromos betáplálás és a motor között változtatható sebességű hajtás működik, ezért védelemre van szüksége mind a teljesítmény-elektronikai, mind a motorvezérlési szinten.
Túláram védelem
A túlzott áram mechanikai túlterhelésből, rövidzárlatból, motorhibákból, helytelen motorparaméterekből vagy hirtelen terhelésváltozásokból eredhet.
A hajtás figyeli a kimeneti áramot, és a védelmi stratégiájának megfelelően reagál.
Túlfeszültség elleni védelem
Az egyenáramú kör feszültsége megemelkedhet az ellátási zavarok vagy a lassítás során fellépő regeneratív energia miatt. A hajtás túlfeszültségreakciót válthat ki, ha a DC-kör túllépi a megengedett tartományt.
Feszültségcsökkenés elleni védelem
Az alacsony bemeneti feszültség befolyásolhatja a hajtás működését és a motor teljesítményét. A hajtás figyeli a DC-kör és a bemeneti viszonyokat, és a védelmi logikájának megfelelően reagál.
Túlmelegedés elleni védelem
A teljesítmény félvezetők, hűtőbordák, hűtőventilátorok és egyéb alkatrészek működés közben hőt termelnek. A hőmérséklet-érzékelők felügyelhetik a kritikus területeket, és védelmi reakciót kezdeményezhetnek a határértékek túllépése esetén.
Motor túlterhelés
A motor termikus viselkedése függ az áramerősségtől, a fordulatszámtól, a hűtéstől és a működési kötelezettségtől. A hajtásalapú elektronikus túlterhelés elleni védelem a motoráram és a konfigurált paraméterek segítségével becsülheti meg a hőterhelést.
Földzárlat- és kimenetvédelem
A hajtás képes figyelni a rendellenes áramviszonyokat és észlelni bizonyos kimeneti hibákat. A külső védelmi eszközök továbbra is fontosak, mert a hajtásvédelem nem helyettesíti a megfelelően kialakított felfelé irányuló védelmet.
| Védelmi funkció | Lehetséges ok | Drive Response |
|---|---|---|
| Túláram | Túlterhelés, rövidzárlat, gyorsítási igény | Riasztás, áramkorlátozás vagy kioldás |
| Túlfeszültség | Regeneráció vagy ellátási zavar | Kioldás, lassítás szabályozása vagy egyéb védelmi művelet |
| Feszültségcsökkenés | Ellátási csökkenés vagy megszakítás | Riasztás, szabályozott leállítás vagy kioldás |
| Túlmelegedés | Nagy terhelés, magas környezeti hőmérséklet, hűtési hiba | Riasztó vagy védőkioldás |
| Motor túlterhelés | Túlzott tartós motorterhelés | Hővédelem vagy kioldás |
| Kimeneti hiba | Motorkábel vagy motorhiba | Védő leállítás |
A védelmi beállításokhoz megfelelő motoradatokra van szükség
A védelmi algoritmusok gyakran függenek a motor áramától, teljesítményétől, feszültségétől, frekvenciájától, termikus jellemzőitől vagy a konfigurált működési határértékektől.
Incorrect motor data can therefore affect both performance and protection behavior.
A külső védelem továbbra is szükséges
A hajtás belső védelmi funkciói nem szüntetik meg a megfelelően kiválasztott felső áramköri megszakítók, biztosítékok, leválasztók, földelések és telepítési gyakorlatok szükségességét.
A teljes elektromos rendszer összehangolt védelmet igényel.
Biztonságos leállítás
A gépszintű biztonság megkövetelheti az ellenőrzött nyomaték eltávolítását, a biztonsági bemeneteket, a vészleállító áramköröket, a reteszeléseket vagy a dedikált biztonsági besorolású funkciókat.
A biztonságot a gép kockázatértékelése köré kell megtervezni, ahelyett, hogy kizárólag szabványos indítási/leállítási adatokra hagyatkozna.
Hogyan befolyásolja a telepítési környezet és a szekrény kialakítása a kiválasztást?
Az elektromos teljesítmény részben az inverter telepítési módjától függ. Ugyanaz a meghajtó másként viselkedhet egy kis zárt szekrényben és egy jól szellőző vezérlőpanelben.
Környezeti hőmérséklet
A teljesítmény félvezetők hőt termelnek, és a környezeti hőmérséklet határozza meg, hogy a meghajtó milyen hatékonyan tudja azt elvezetni.
A magas környezeti hőmérséklet a termék specifikációitól függően áramcsökkentést vagy további hűtést igényelhet.
Szellőzés
A szekrény légáramlásának lehetővé kell tennie a hő eltávozását a meghajtótól. Az eltömődött szellőzőnyílások, a nem megfelelő ventilátorkapacitás vagy a szekrény rossz elrendezése megemelheti a belső hőmérsékletet.
Szerelési hézag
A hajtások meghatározott távolságot igényelnek a szellőzőnyílások és a hőtermelő felületek körül. A pontos távolságok a termék kialakításától függenek.
Magasság
Nagyobb magasságban a levegő sűrűsége csökken, ami befolyásolhatja a hűtési teljesítményt. Egyes meghajtótelepítések a megadott magasságok feletti leértékelést igényelnek.
Por és szennyeződés
Az ipari környezet vezetőképes port, textilszálakat, olajködöt, nedvességet vagy vegyi szennyeződéseket tartalmazhat. A burkolat védelmére és karbantartására vonatkozó követelményeknek tükrözniük kell a helyszín körülményeit.
| Telepítési állapot | Potenciális hatás | Tervezési válasz |
|---|---|---|
| High ambient temperature | Csökkentett hűtési ráhagyás | Termikus értékelés és lehetséges leértékelés |
| Korlátozott légáramlás | Hőfelhalmozódás | Javítsa a szekrény szellőzését |
| Nagy magasságban | Csökkentett léghűtési képesség | Kövesse a magassággal kapcsolatos leértékelési követelményeket |
| Por | A hűtőutak szennyeződése | Megfelelő burkolat és karbantartási terv |
| Nedvesség | Elektromos és korróziós veszély | Megfelelő környezetvédelem |
| Magas kapcsolási frekvencia | További veszteségek és EMI | Megfelelő paraméterezés és kábelkialakítás |
EMC megfontolások
A nagyfrekvenciás kapcsolás elektromágneses sugárzást hoz létre. A motorkábelek, a földelés, az árnyékolás, a szűrők és a szekrény felépítése befolyásolhatja az elektromágneses kompatibilitást.
A hosszú motorkábelek különleges figyelmet igényelhetnek, mivel a kábel kapacitása befolyásolhatja a kimeneti áramkört.
Motorkábel hossza
A megengedett legnagyobb motorkábel hossza a hajtás kialakításától, a kapcsolási jellemzőktől, a motor szigetelésétől, a kábel felépítésétől és a kimeneti szűrőtől vagy reaktortól függ.
Ezeket az információkat a telepítés előtt ellenőrizni kell a termék dokumentációjában.
Hőleadás a szekrényen belül
Fontos figyelembe venni nemcsak a hajtás, hanem a kontaktorok, tápegységek, fékellenállások, PLC-k, transzformátorok és egyéb alkatrészek által termelt hőt is.
A teljes hőterhelés határozza meg, hogy a szekrényhez ventilátorok, légkondicionáló vagy más hűtési stratégia szükséges.
Elektromos távolságok és vezetékek
A tápvezetékeket és a vezérlőkábeleket megfelelően kell elvezetni. Az érzékeny kommunikáció és az analóg vezetékek elkülönítése a nagyáramú kapcsolási utaktól csökkentheti az interferenciát.
Hogyan kell kezelni a fékezési, regenerációs és lassítási energiát?
Amikor egy villanymotor lelassul, a forgó rendszer nem veszíti el azonnal kinetikus energiáját. Ennek az energiának valahova el kell jutnia. A meghajtó architektúrától függően hőként elvezethető vagy visszavezethető az elektromos hálózatba.
Ahonnan a regeneratív energia származik
A regeneráció általában akkor következik be, amikor a terhelés gyorsabban hajtja a motort, mint a parancsolt elektromos fordulatszám. Tipikus példa a nagy tehetetlenségi nyomatékú lassítás és a terhelés csökkentése.
A motor ezután átmenetileg generátorként viselkedik, és elektromos energiát küld vissza a hajtás egyenáramú kapcsolata felé.
DC-köri feszültségemelkedés
Megfelelő energiagazdálkodási út nélkül a regeneratív energia megemeli a DC-kör feszültségét. Ha a feszültség meghaladja a hajtás működési határértékét, túlfeszültség kioldhat.
Fékellenállás
A fékellenállás szabályozott utat biztosít a regenerált energia számára. A fékáramkör működésbe kapcsolja az ellenállást, ha a DC-köri feszültség eléri a megfelelő küszöbértéket.
Regeneratív fékezés
A regeneratív hajtásrendszerek visszaadhatják az energiát a váltakozó áramú tápellátásba. Ez akkor hasznos, ha gyakran történik regeneráció, vagy ahol a fékezési energia a gép működésének jelentős részét képezi.
| Energiagazdálkodási módszer | Alapelv | Tipikus alkalmazási feltétel |
|---|---|---|
| Hosszú lassítási rámpa | Csökkenti a regeneratív teljesítményt a leállási idő meghosszabbításával | Olyan gépek, amelyek elviselik a lassabb megállást |
| Fékellenállás | A regeneratív energiát hővé alakítja | Ismétlődő vagy gyors lassulás |
| Regeneratív hajtás | Visszaadja az energiát a váltakozó áramú tápellátáshoz | Gyakori vagy jelentős regeneratív művelet |
| Mechanikus fék | Fizikai súrlódást használ a teher leállításához vagy megtartásához | Emelők, biztonsági tartás, álló terhelési viszonyok |
Emelő alkalmazások
Az emelők és az emelőrendszerek különös figyelmet igényelnek, mert a függő teher meghajthatja a motort leengedés közben. Az elektromos regenerálás és a mechanikus tartás külön szempont.
A terhelés megtartásához mechanikus fékre lehet szükség, amikor a motor le van állítva.
Nagy tehetetlenségi nyomatékú gépek
A centrifugák, a nagy ventilátorok, görgők és a lendkerekes berendezések jelentős mechanikai energiát tárolhatnak.
Egy ilyen rendszer gyors leállításának megkísérlése túllépheti a hajtás fékezési képességét, kivéve, ha megfelelő energiagazdálkodási rendszert telepítenek.
Fékellenállás termikus kialakítása
A fékellenállások működés közben felforrósodhatnak, és megfelelő szellőzést és fizikai elválasztást igényelnek a hőérzékeny alkatrészektől.
Az ellenállás munkaciklusát a gép tényleges működési mintájából kell kiszámítani.
Mely ipari alkalmazások használhatnak változtatható sebességű meghajtókat?
A változtatható frekvenciájú hajtásokat számos ipari szektorban használják, mivel a különböző gépekhez szabályozott motorfordulatszám és nyomaték szükséges.
Sebességszabályozás, szabályozott gyorsulás, irányszabályozás és koordináció a folyásirányban felfelé vagy a folyásirányban elhelyezkedő gépekkel.
Állítható motorfordulatszám a folyamatáramlás szabályozásához, a nyomásszabályozáshoz és a lágyindításhoz.
Változtatható sebességű légáramlás szabályozás és egyenletes gyorsítás szellőztető és folyamatrendszerekhez.
Szabályozott sebesség, ismételhető gyorsulás, kommunikáció PLC-kkel és koordináció a gépszakaszok között.
Start-stop vezérlés, szinkronizált mozgás, fékezés és precíz szállítószalag-sebesség-szabályozás.
Sebesség- és nyomatékszabályozás keverőkhöz, hengerekhez, extruderekhez, tekercselő berendezésekhez és hasonló ipari gépekhez.
Szállítószalagos rendszerek
A szállítószalagok gyakran egyenletes gyorsítást és lassítást igényelnek. A hirtelen nyomatékváltozások a szíj megcsúszását, a termék instabilitását, mechanikai ütést vagy szükségtelen kopást okozhatnak.
Ha több szállítószalag együtt működik, a sebesség-referenciák a PLC-n vagy a hálózaton keresztül koordinálhatók.
Szivattyúk
A szivattyús alkalmazások gyakran igényelnek sebességváltozást a folyamat körülményeitől függően. A hajtás referenciaértéket kaphat egy nyomásérzékelőtől, áramlásszabályozótól vagy PLC-től, és ennek megfelelően állíthatja be a motor fordulatszámát.
A kiválasztáshoz továbbra is figyelmet kell fordítani a szivattyú típusára és a terhelés viselkedésére, mivel nem minden szivattyú rendelkezik azonos nyomatékjellemzőkkel.
Rajongók
A ventilátorok erősen fordulatszámfüggő nyomatékjellemzőkkel rendelkezhetnek. A változtatható sebességű szabályozás ezért rugalmas módot biztosít a légáramlás szabályozására.
A ventilátormotoros alkalmazásoknál figyelembe kell venni a minimális fordulatszámot, a motor hűtését és a csatlakoztatott ventilátor működési tartományát is.
Csomagológépek
A csomagolóberendezések több, összehangoltan működő motort tartalmazhatnak. A meghajtóknak szükségük lehet gyors reagálásra, megismételhető fordulatszám-szabályozásra, kommunikációra a gépvezérlővel és pontos gyorsulási profilokra.
Tekercselő és letekercselő rendszerek
A tekercselőgépek összehangolt fordulatszám- és nyomatékszabályozást igényelhetnek a tekercsátmérő változásával. A feszültségszabályozás visszacsatoló érzékelőket és fejlettebb szabályozási stratégiákat foglalhat magában.
Keverők és keverők
A keverők változó nyomatékigényt mutathatnak, mivel a termék viszkozitása és a folyamat körülményei változnak. A nagy indítónyomaték és a túlterhelési képesség ezért fontos kiválasztási kritériumok lehetnek.
Szerszámgépek
A szerszámgépek nagyobb hangsúlyt fektethetnek a dinamikus reakcióra és a sebesség pontosságára. Előfordulhat, hogy a hajtástechnológiát kifinomultabb mozgásvezérlő architektúrákkal kell integrálni.
| Alkalmazás | Tipikus meghajtó követelmény | Fontos kiválasztási részlet |
|---|---|---|
| Szállítószalag | Szabályozott gyorsulás és sebesség | Indítási nyomaték és fékezés |
| Szivattyú | Változtatható sebesség | Áramlás, nyomás, motorhűtés |
| Ventilátor | Változtatható sebesség | Terhelési görbe és minimális sebesség |
| Csomagológép | Fast and repeatable control | PLC kommunikáció és válasz |
| Keverő | Magas indítási és túlterhelési képesség | Nyomatékprofil és folyamatváltozás |
| Tekercselő gép | Sebesség és nyomaték koordináció | Visszacsatolás és feszültség-szabályozás architektúra |
Ezek az alkalmazások azt mutatják meg, hogy miért nem lehet feltételezni, hogy ugyanaz az inverter minden géphez illeszkedik. A hajtást hozzá kell igazítani a mechanikai terheléshez, a szabályozási stratégiához és a működési ciklushoz.
Milyen gyakori kiválasztási hibákat kell kerülniük a mérnököknek?
A leggyakoribb hajtáskiválasztási hibák akkor fordulnak elő, amikor a mérnök a motor névleges teljesítményét nézi, és ott megáll. A műszakilag helyes kiválasztás szélesebb körű áttekintést igényel.
- Méretezés csak kW-ban:A motor áramára és az alkalmazás túlterhelésére vonatkozó követelmények fontosabbak lehetnek, mint a névleges teljesítmény.
- A terhelési nyomaték figyelmen kívül hagyása:Az állandó nyomatékú terhelés a változó nyomatékú terheléstől eltérő hajtásválasztást igényelhet.
- Az indulási feltételek figyelmen kívül hagyása:A nagy indítási terhelések további áramerősséget igényelhetnek.
- A fékezés figyelmen kívül hagyása:A nagy tehetetlenségi nyomaték vagy a csökkenő terhelés jelentős regenerációs energiát hozhat létre.
- A környezeti hőmérséklet figyelmen kívül hagyása:A magas hőmérséklet a hajtás leállítását teheti szükségessé.
- A motorkábel hosszának figyelmen kívül hagyása:A hosszú kábelek befolyásolhatják a szigetelési feszültséget és az elektromágneses viselkedést.
- Rossz kommunikációs felület kiválasztása:A meghajtónak meg kell egyeznie a PLC-vel és a hálózati architektúrával.
- A motor hűtésének figyelmen kívül hagyása:A folyamatosan nagy nyomaték alacsony fordulatszámon a motor túlmelegedését okozhatja.
- Helytelen motorparaméterek használata:A rossz üzembe helyezési adatok befolyásolhatják a vezérlést és a védelmet.
- A cserekompatibilitás figyelmen kívül hagyása:Előfordulhat, hogy egy fizikailag hasonló meghajtó nem rendelkezik egyenértékű terminálokkal, méretekkel, szoftverfunkciókkal vagy paraméterstruktúrákkal.
Csak a hatalom probléma
Két azonos teljesítményre méretezett motor eltérő névleges áramerősséggel és különböző nyomatékjellemzőkkel rendelkezhet. Ezért a hajtást a motor adattáblája és a tényleges terhelési profil alapján kell kiválasztani.
Az állandó nyomaték hiba
Egy szállítószalag, keverő vagy extruder nagy nyomatékot igényelhet a teljes fordulatszám-tartományban. Előfordulhat, hogy az elsősorban változó nyomatékú terhelésekre szánt hajtás kiválasztása nem biztosítja a szükséges túlterhelési teljesítményt.
A fékezés-utángondolt probléma
Ha egy gépnek gyors lassításra van szüksége, a fékezési követelményeket a hajtás megrendelése előtt ki kell számítani. A fékhardver későbbi hozzáadása panel- és hőelrendezési problémákat okozhat.
Az utólagos hűtés probléma
A hajtás és a motor hűtése össze van kötve, de nem azonos. A hajtás a saját termikus határain belül működhet, miközben a motor alacsony fordulatszámon túlmelegszik, mert a tengelyre szerelt ventilátor túl lassan forog.
A kommunikációs eltérés probléma
Egy gép egy adott ipari hálózatot használhat. Ha a szükséges kommunikációs opció megerősítése nélkül választ meghajtót, szükségtelen hardvermódosításokat kényszeríthet ki később.
A helyettesítés egyenlő-ekvivalens probléma
Régebbi inverter cseréjekor az új egységet nem szabad kizárólag a régi névleges teljesítményből kiválasztani. A mérnököknek össze kell hasonlítaniuk a feszültségosztályt, az áramerősséget, a vezérlési módot, a kapcsokat, a méreteket, a fékezési módot, a kommunikációt, a biztonsági funkciókat, a szoftvert és a motor kompatibilitását.
Hogyan kell a meglévő rendszereket lecserélni vagy utólag beépíteni?
Az inverter cseréje egy meglévő gépben több, mint két katalógusszám összehasonlítása. Az új hajtásnak integrálódnia kell a meglévő elektromos, mechanikai, vezérlési és biztonsági architektúrába.
Erősítse meg a meglévő motort
Először ellenőrizze a motor adattábláját és a tényleges működési feltételeket. Lehetséges, hogy a motorokat a gép élettartama alatt cserélték, ezért a beépített motort ellenőrizni kell, nem pedig teljes mértékben a régi dokumentációra hagyatkozni.
Rögzítse a meglévő paramétereket
A fontos paraméterek közé tartozhat a motor feszültsége, áramerőssége, frekvencia, fordulatszám, gyorsítási idő, lassítási idő, minimális frekvencia, maximális frekvencia, vezérlési mód és védelmi beállítások.
Ellenőrizze a fizikai méreteket
A megfelelő elektromos besorolású cserehajtás továbbra is sikertelen lehet az utólagos felszerelésben, mert a szekrény helye eltérő.
A meglévő egység eltávolítása előtt ellenőrizni kell a rögzítési lyukakat, a kábelbevezetést, a szellőzést, a kapocshelyzetet és a hőleadást.
Ellenőrizze a bemeneti és kimeneti vezetékeket
Ellenőrizze a bejövő tápelrendezést, a motorkapcsokat, a vezérlőkábeleket, a reléérintkezőket, az analóg jeleket, a digitális jeleket és a kommunikációs kábeleket.
Ellenőrizze a kommunikációt
Ha a meglévő meghajtó PLC-vel vagy felügyeleti rendszerrel kommunikál, csere előtt azonosítsa a protokollt és a szükséges adatleképezést.
Tekintse át a biztonsági funkciókat
A modern meghajtók olyan biztonsággal kapcsolatos funkciókat kínálhatnak, amelyekkel az eredeti meghajtó nem rendelkezett. Az utólagos felszerelés során fel kell mérni, hogy az új biztonsági funkciók hogyan hatnak egymásra a gép biztonsági architektúrájával.
| Utólagos felszerelési terület | Mit kell ellenőrizni | Lehetséges probléma, ha figyelmen kívül hagyják |
|---|---|---|
| Motor | Adattábla és üzemi adatok | Helytelen áram- vagy vezérlési beállítások |
| Szekrény | Méretek és szellőzés | Szerelési vagy túlmelegedési problémák |
| Vezeték | Tápellátás és vezérlőkapcsok | Újrahuzalozási késések vagy hibás csatlakozások |
| Kommunikáció | Protokoll, címzés, adatleképezés | PLC integrációs hiba |
| Fékezés | Ellenállás, féktranzisztor, leállási idő | Túlfeszültség lassítás közben |
| Biztonság | Vészleállítás és biztonsági nyomaték funkciók | Nem kompatibilis biztonsági architektúra |
Paraméter átalakítás
A különböző meghajtócsaládok eltérően szervezik a paramétereket. Még akkor is, ha a cseretermék ugyanazokat a funkcionális beállításokat kínálja, a paraméterek száma és elnevezése eltérő lehet.
A strukturált paraméterkonverziós lista csökkentheti az üzembe helyezési időt és megakadályozhatja a fontos beállítások véletlen kihagyását.
Motor autotuning
A telepítés után a kiválasztott vezérlési módtól függően szükség lehet egy automatikus hangolási vagy motorazonosító rutinra.
Az eljárás megkezdése előtt a motornak megfelelő állapotban kell lennie.
Tesztsorozat a csere után
- Ellenőrizze a vezetékeket:Ellenőrizze a bejövő tápellátást, a motor csatlakozásait, a vezérlő vezetékeket, a földelést és a kommunikációs csatlakozásokat.
- Adja meg a motor adatait:Illessze a konfigurált értékeket a tényleges motor adattáblájához.
- Ellenőrizze a vezérlési módot:Erősítse meg a gép által igényelt működési stratégiát.
- Teszt alacsony sebességgel:Erősítse meg az irányt, az áramerősséget, a rezgést és az alapvető mechanikai viselkedést.
- Tesztgyorsulás:Ellenőrizze a rámpa- és nyomatékválaszt reprezentatív terhelés mellett.
- Teszt lassulás:Ellenőrizze a DC-kör viselkedését és a fékteljesítményt.
- Kommunikáció tesztelése:Ellenőrizze a PLC-parancsokat, az állapot-visszajelzéseket, a riasztásokat és a hálózati adatokat.
- A védelem ellenőrzése:Ellenőrizze a konfigurált határértékeket és a hibareakciókat az üzembe helyezési eljárás szerint.
Mit kell tartalmaznia a professzionális inverter specifikációnak?
A professzionális specifikáció elegendő információt ad a szállítónak és a mérnöki csapatnak ahhoz, hogy feltevésekre támaszkodva azonosítsák a helyes termékkonfigurációt.
| Specifikációs terület | Meghatározandó információ | Miért számít |
|---|---|---|
| Alkalmazás | Szállítószalag, szivattyú, ventilátor, keverő, csomagolás, szerszámgép stb. | Meghatározza a szabályozási és terhelési jellemzőket |
| Motor típusa | Indukciós, állandó mágneses, szinkron vagy meghatározott típusú | Meghatározza a vezérlés kompatibilitását |
| Motor feszültség | Névleges motorfeszültség | Biztosítja az elektromos kompatibilitást |
| Motor áram | Névleges áramerősség amperben | Támogatja a meghajtó pontos méretezését |
| Motor teljesítmény | Névleges kW vagy LE | Alapvető méretezési hivatkozást ad |
| Sebesség tartomány | Minimális, normál és maximális működési sebesség | Meghatározza az ellenőrzési követelményeket |
| Túlterhelés | Szükséges túlterhelési áram és időtartam | A meghajtó kapacitást a gép feladatához igazítja |
| Fékezés | Leállási idő, tehetetlenség, ellenállás vagy regeneratív követelmények | Meghatározza az energiagazdálkodási architektúrát |
| Kommunikáció | PLC protokoll és a szükséges adatok | Biztosítja az automatizálási integrációt |
| Környezet | Hőmérséklet, magasság, páratartalom, por | Meghatározza a telepítés alkalmasságát |
| Szekrény | Elérhető méretek és hűtési mód | Megerősíti a fizikai telepítést |
| Biztonság | Szükséges biztonsági funkciók és interfészek | Összehangolja a hajtás funkcióit a gép biztonságával |
Kezdje a gépi alkalmazással
Határozza meg, mit hajt a motor, és írja le a mechanikai terhelést. Ugyanaz a motorteljesítmény gyökeresen eltérő alkalmazásokat szolgálhat.
Adja meg a motor teljes adattábláját
Ha rendelkezésre áll, adja meg a motor feszültségét, áramát, frekvenciáját, névleges fordulatszámát, teljesítményét, csatlakozási elrendezését és a motor típusát.
Határozza meg a működési tartományt
Adja meg a minimális sebességet, a normál sebességet, a maximális sebességet, az indítási frekvenciát, a leállítási frekvenciát és azt az időt, amelyet a gép a különböző működési pontokon tölt.
Határozza meg a túlterhelést és a csúcsnyomatékot
Ha a gépet nagy indítási, ütközési terhelések vagy rövid ideig tartó megnövekedett nyomaték jellemzi, ezeket a feltételeket egyértelműen fel kell tüntetni.
Határozza meg a fékezést
Adja meg a kívánt leállási időt, terhelési tehetetlenséget, fékezési frekvenciát, és azt, hogy az alkalmazáshoz ellenállásra, regeneratív rendszerre vagy mechanikus fékre van szükség.
Határozza meg a vezérlési architektúrát
Adja meg, hogy a gép használ-e helyi vezérlőket, digitális I/O-t, analóg referenciákat, PLC kommunikációt, ipari Ethernetet vagy magasabb szintű mozgási platformot.
Határozza meg a környezeti feltételeket
A környezeti hőmérséklet, a burkolat hőmérséklete, a páratartalom, a tengerszint feletti magasság, a por és egyéb környezeti tényezők befolyásolhatják a megengedett működési tartományt.
Határozza meg a fizikai korlátokat
A panelek telepítéséhez adja meg a rendelkezésre álló szélességet, magasságot, mélységet, kábelvezetést, szellőzőteret és rögzítési furatok korlátozását.
A modell azonosítása különösen fontos a márkás ipari termékek esetében
A márkás inverter beszerzésekor a pontos modellkód számít. A modell-utótag kis változtatásai különböző feszültségosztályoknak, névleges értékeknek, opcióknak, kommunikációs interfészeknek vagy hardvergenerációknak felelhetnek meg.
A vásárlóknak ezért a teljes meglévő adattáblát vagy termékkódot kell megadniuk a telepített egység cseréjekor.
- A gép azonosítása: Define the driven equipment, operating cycle, and process requirements.
- Motoradatok rögzítése:Erősítse meg a teljesítményt, az áramerősséget, a feszültséget, a frekvenciát, a sebességet és a motor típusát.
- Határozza meg a terhelési viselkedést:Azonosítsa az állandó nyomatékot, a változó nyomatékot, a nagy tehetetlenséget vagy más terhelési jellemzőket.
- Vezérlés meghatározása:Adja meg a sebességtartományt, a vezérlési módot, a visszacsatolást és a válaszkövetelményeket.
- A fékezés meghatározása:Határozza meg a lassulási időt és a regenerációs feltételeket.
- A kommunikáció meghatározása:Azonosítsa a PLC protokollt, interfészt és a szükséges állapotadatokat.
- Ellenőrzési környezet:Ellenőrizze a hőmérsékletet, a tengerszint feletti magasságot, a port, a páratartalmat és a hűtési feltételeket.
- Review physical fit:Ellenőrizze a meghajtó méreteit, a rögzítést, a kapcsokat és a kábel hozzáférését.
- Modell megerősítése:Ellenőrizze a teljes cikkszámot, a feszültségosztályt, a névleges áramerősséget és a rendelkezésre álló opciókat.
- Üzembe helyezési terv:Készítse elő a motorparamétereket, a vezérlési logikát, a tesztelési eljárásokat és a biztonsági mentési beállításokat.
Mit kell megadnia a vevőnek, amikor szállítói árajánlatot kér?
- Komplett motor adattábla:Tartalmazza a teljesítményt, a feszültséget, az áramot, a frekvenciát és a sebességet.
- Meglévő inverter modell:Adja meg a teljes modellszámot a cserealkalmazásokhoz.
- A gép leírása:Ismertesse az alkalmazási és terhelési jellemzőket!
- Bemeneti ellátás:Állítsa be a tápfeszültséget, fázist és frekvenciát.
- Ellenőrzési követelmény:Adja meg a helyi vezérlési, I/O-, analóg vagy kommunikációs követelményeket.
- Fékezési állapot:Adja meg, hogy gyors leállításra vagy regeneratív működésre van szükség.
- Telepítési feltétel:Adja meg a szekrény méreteit és a környezeti információkat, ahol szükséges.
Ez az információszint megkönnyíti a szállító számára a műszakilag kompatibilis termék azonosítását, ahelyett, hogy egy általános teljesítménytartomány-ajánlásra hagyatkozna.
Csere- és beszerzési projekteknél a pontos modellazonosítás különösen értékes, mivel a márkás ipari automatizálási termékek gyakran több, egymással szorosan összefüggő változatban is elérhetők.
Gyakran Ismételt Kérdések
Mi a Lenze inverter fő funkciója?
Elsődleges szerepe a motor működésének szabályozása az elektromos kimeneti feltételek, például a frekvencia és a feszültség szabályozásával. Az adott termékcsaládtól függően az inverter rámpavezérlést, nyomatékszabályozást, fékezési funkciókat, diagnosztikát, kommunikációt és automatizálási integrációt is biztosíthat.
Az inverter szabályozhatja a motor fordulatszámát?
Igen. A kimeneti frekvenciának és a megfelelő feszültségnek a kiválasztott szabályozási stratégiának megfelelő beállításával az AC hajtás szabályozhatja a motor fordulatszámát a meghatározott működési tartományon belül.
Az invertert a motor teljesítménye vagy árama alapján kell kiválasztani?
Mindkettő számít, de a névleges motoráram különösen fontos, mivel a hajtás kimeneti fokozatait az áramerősséghez igazították. Figyelembe kell venni az alkalmazás túlterhelési követelményét is, mert az azonos motorteljesítményű gépek nagyon eltérő követelményeket támasztanak a hajtással szemben.
Mi az a V/f vezérlés?
A V/f szabályozás meghatározott kapcsolatot tart fenn a kimeneti feszültség és a frekvencia között. Ez egy viszonylag egyszerű szabályozási módszer, és olyan alkalmazásokra is alkalmas lehet, ahol elegendő az alapvető fordulatszám szabályozás.
Mi az érzékelő nélküli vektorvezérlés?
Az érzékelő nélküli vektorvezérlés megbecsüli a motor viselkedését, és szabályozza a fluxust és a nyomatékot anélkül, hogy sok alkalmazásban fizikai fordulatszám-kódolóra lenne szükség. Az alap V/f vezérléshez képest jobb alacsony fordulatszámú és dinamikus teljesítményt nyújt.
Mikor hasznos a kódoló visszajelzése?
A kódoló visszacsatolása hasznos lehet, ha a gépnek szigorúbb sebességszabályozásra, jobb dinamikus reakcióra vagy visszacsatoláson alapuló vezérlésre van szüksége. Az igény az alkalmazástól és a kiválasztott meghajtócsalád képességeitől függ.
Mi okozza az inverter túlfeszültségét leállás közben?
A nagy tehetetlenségi nyomatékú terhelés gyors lassulása energiát juttathat vissza a motorból a hajtás egyenáramú köréhez, ami a DC kör feszültségének növekedését idézheti elő. Az alkalmazástól függően hosszabb lassítási rámpa, fékellenállás, regeneratív rendszer vagy más megfelelő fékezési módszer szükséges lehet.
Minden alkalmazáshoz szükség van fékellenállásra?
Nem. A szükséglet a terhelési tehetetlenségtől, a leállási időtől, a működési ciklustól, a sebességtől és a regenerációs energiától függ. Az alacsony tehetetlenségi nyomatékú, lassú lassítású alkalmazásoknál előfordulhat, hogy nincs szükség rá, míg a nagy tehetetlenségi nyomatékú vagy gyakran leálló gépekhez fékező hardver szükséges.
Az inverter vezérelheti a szivattyút?
Igen. A változtatható sebességű hajtásokat általában szivattyúkkal együtt használják a motor fordulatszámának a folyamatkövetelményeknek megfelelő beállítására. A pontos szabályozási stratégiának figyelembe kell vennie a szivattyú típusát, az áramlási viszonyokat, a minimális fordulatszámot, a motor hűtését és a folyamatvezérlő rendszert.
Az inverter vezérelheti a szállítószalagot?
Igen. A szállítószalag-alkalmazások gyakran használnak hajtásokat a sebességszabályozáshoz, a sima gyorsításhoz, az ellenőrzött leállításhoz, az előre- és hátramenethez, valamint a gép más részeivel való koordinációhoz.
Miért fontos a motoráram a hajtás kiválasztásakor?
A hajtás kimeneti alkatrészeit meghatározott áramszintekhez tervezték. Két azonos névleges teljesítményű motor eltérő névleges áramerősséggel rendelkezhet, ezért a hajtást hozzá kell igazítani a motor tényleges adattábláján szereplő áramhoz és az alkalmazás túlterhelési követelményéhez.
Can an inverter operate a motor at low speed continuously?
Ez a motortól és az alkalmazástól függ. A szabványos önhűtéses motor alacsony fordulatszámon veszíthet hűtőteljesítményéből. Ha alacsony fordulatszámon folyamatosan nagy nyomatékra van szükség, független hűtőventilátorra vagy más motorhűtő berendezésre lehet szükség.
Hogyan kommunikál az inverter a PLC-vel?
A terméktől és konfigurációtól függően a kommunikáció digitális I/O-t, analóg jeleket, terepibusz-hálózatokat vagy ipari Ethernetet használhat. A hajtás parancsokat, állapotinformációkat, üzemi értékeket, riasztásokat és diagnosztikai adatokat cserélhet a PLC-vel.
Csatlakoztatható a meghajtó HMI-hez?
Igen. A HMI képes megjeleníteni a hajtásparamétereket, az üzemállapotokat, a riasztásokat és a kiválasztott folyamatértékeket. Az automatizálási architektúrától függően engedélyezett paraméter- és parancsfunkciókat is biztosíthat.
Milyen környezeti feltételeket kell ellenőrizni?
A fontos feltételek közé tartozik a környezeti hőmérséklet, a szekrény hőmérséklete, a tengerszint feletti magasság, a páratartalom, a por, az olajköd, a vibráció, a szellőzés és egyéb szennyeződések. Ezek a tényezők befolyásolhatják a meghajtó kapacitását és a telepítési alkalmasságot.
Miért számít a motorkábel hossza?
A hosszú motorkábelek növelik a kábel kapacitását, és befolyásolhatják a kimeneti hullámforma viselkedését és a szigetelési feszültséget. A megengedett kábelhosszt ellenőrizni kell a hajtás műszaki dokumentációjában és a szükséges kimeneti szűrőkben vagy reaktorokban.
Egy másik inverter helyettesítheti a meglévő Lenze meghajtót?
Lehetséges egy másik termékcsaládból való csere, de azt inkább műszaki helyettesítésként kell kezelni, nem pedig az egyenértékűség közvetlen feltételezéseként. A feszültséget, az áramerősséget, a vezérlési módot, a fékezést, a méreteket, a kivezetéseket, a kommunikációt, a szoftvert, a biztonsági funkciókat és a motorkompatibilitást össze kell hasonlítani.
Mit kell ellenőrizni meglévő meghajtó cseréjekor?
Ellenőrizze a teljes meglévő modellszámot, a motoradatokat, a tápfeszültséget, a névleges áramot, a szekrény méreteit, a kapcsokat, a fékrendszert, a vezérlővezetékeket, a PLC-kommunikációt, a biztonsági interfészeket, a kábelhosszt és a meglévő paraméterbeállításokat.
Mit jelent a túlterhelési képesség egy meghajtóban?
A túlterhelési képesség azt jelzi, hogy a hajtás mekkora áramot tud biztosítani a folyamatos névleges értéke felett egy meghatározott ideig. A pontos túlterhelési specifikáció termékenként és alkalmazási kategóriánként eltérő, ezért a szükséges gépterhelést össze kell vetni a gyártó által megadott értékkel.
Miért melegedhet túl a hajtás akkor is, ha a motor nincs teljesen terhelve?
A hajtás hőmérséklete a kapcsolási veszteségektől, a környezeti hőmérséklettől, a burkolat szellőztetésétől, a vivőfrekvenciától, a telepítési távolságtól és egyéb feltételektől függ. A gyenge hűtés miatt a hajtás akkor is működhet egy termikus határ közelében, ha a motor terhelése mérsékelt.
Használható ugyanaz a hajtás szivattyúkhoz és szállítószalagokhoz is?
Lehetséges, ha a meghajtó mindkét alkalmazást támogatja, és a besorolások megfelelőek. A szabályozási stratégia, a túlterhelési követelmény, a fékezés és a terhelési jellemzők azonban jelentősen eltérhetnek a szivattyú és a szállítószalag között, ezért ellenőrizni kell a pontos konfigurációt.
What information should a supplier receive for product matching?
A hasznos információk közé tartozik a teljes invertermodell, a motor adattábla adatai, a tápfeszültség, az alkalmazás típusa, a szükséges fordulatszám-tartomány, a túlterhelési állapot, a fékezési követelmények, a kommunikációs protokoll, a szekrény méretei és a telepítési környezet.
A meghajtó beszállítója ugyanaz, mint a hajtásgyártó?
Nem. A beszállító vagy forgalmazó beszerezhet, azonosíthat, párosíthat és biztosíthat márkás ipari meghajtókat anélkül, hogy az eredeti gyártó lenne. Beszerzési projekteknél különösen fontos, hogy a beszállító képes legyen azonosítani a megfelelő modellt és konfigurációt.
Hogyan javíthatja az inverterek jobb kiválasztását az ipari motorok vezérlésén?
Az ipari motorvezérlés akkor működik a legjobban, ha a hajtást a teljes gép részeként kezelik, nem pedig elszigetelt elektromos alkatrészként. A motor, a mechanikai terhelés, a vezérlés architektúrája, a fékrendszer, a szekrény, a PLC, a kommunikációs hálózat és a védelmi eszközök egyaránt befolyásolják a szükséges konfigurációt.
Az első lépés a gép megértése. A szállítószalag, a szivattyú, a ventilátor, a keverő, a csomagológép, a tekercselőrendszer és a szerszámgép mind eltérő motorviselkedést igényelhet, még akkor is, ha motorjaik névleges teljesítménye hasonló.
A motoradatok adják az elektromos alapot. Ismerni kell a névleges feszültséget, áramot, frekvenciát, fordulatszámot, motortípust és csatlakozást. A terhelési jellemzők ezután hozzáadják a következő réteget: indítónyomaték, folyamatos nyomaték, tehetetlenség, gyorsulás, lassulás, sebességtartomány és túlterhelési kötelezettség.
Az ellenőrzési módszert ezek közül a követelmények közül kell kiválasztani. Az egyszerű V/f szabályozás elegendő lehet az egyszerű alkalmazásokhoz, míg az érzékelő nélküli vagy zárt hurkú vektorvezérlés jobb nyomaték- és fordulatszám-teljesítményt biztosít, amikor a gép igényli.
A fékezés külön figyelmet igényel. A nagy tehetetlenségi nyomatékú gépek és emelőrendszerek jelentős energiát tudnak regenerálni lassítás közben. A helyes megoldás az alkalmazástól függően hosszabb leállási rámpa, fékellenállás, regeneratív rendszer vagy mechanikus fékezés lehet.
A kommunikáció a modern ipari hajtásintegráció központi részévé is vált. Digitális I/O, analóg jelek, terepibusz-hálózatok és ipari Ethernet csatlakoztathatja a hajtást PLC-hez és szélesebb körű automatizálási rendszerhez. Ezért a beszerzés előtt meg kell határozni a helyes protokollt és adatleképezést.
Ugyanilyen fontos a környezeti tervezés. A környezeti hőmérséklet, a szekrény szellőzése, a tengerszint feletti magasság, a por, a páratartalom, a motorkábel hossza, az elektromágneses összeférhetőség és a fizikai szerelési korlátok egyaránt befolyásolhatják a sikeres működést.
A beszerzési és cseremunkáknál kiemelt figyelmet érdemel a modell azonosítás. A márkás ipari meghajtó többféle, egymással szorosan összefüggő változatban is elérhető, különböző feszültségosztályokkal, áramerősségekkel, interfészekkel, méretekkel vagy opciókkal. Ezért a termék kiválasztása előtt ellenőrizni kell a teljes modellkódot.
A beszerzéskor alenze-invertermegoldás, a legerősebb beszerzési megközelítés az, hogy először a pontos modell- és alkalmazáskövetelményeket egyeztetjük, majd ellenőrizzük a motor kompatibilitását, a vezérlési funkciókat, a kommunikációt, a fékezést, a telepítési feltételeket és a dokumentációt.
Segítségre van szüksége a Lenze meghajtó alkalmazásához való illesztésében?
Mao Huimárkás ipari automatizálási termékeket szállít, és támogatja a modellazonosítást, az alkalmazások egyeztetését, a csereforrások beszerzését, a műszaki specifikációk ellenőrzését és a motorvezérlési projektek konfigurációjának felülvizsgálatát. A termék részleteiről és az alkalmazási követelményekről,lépjen kapcsolatba velünk.
