Mi az a Schneider ILM0702P01A0000, és hogyan támogatja a kompakt szervomozgást?

Mi az a Schneider ILM0702P01A0000?

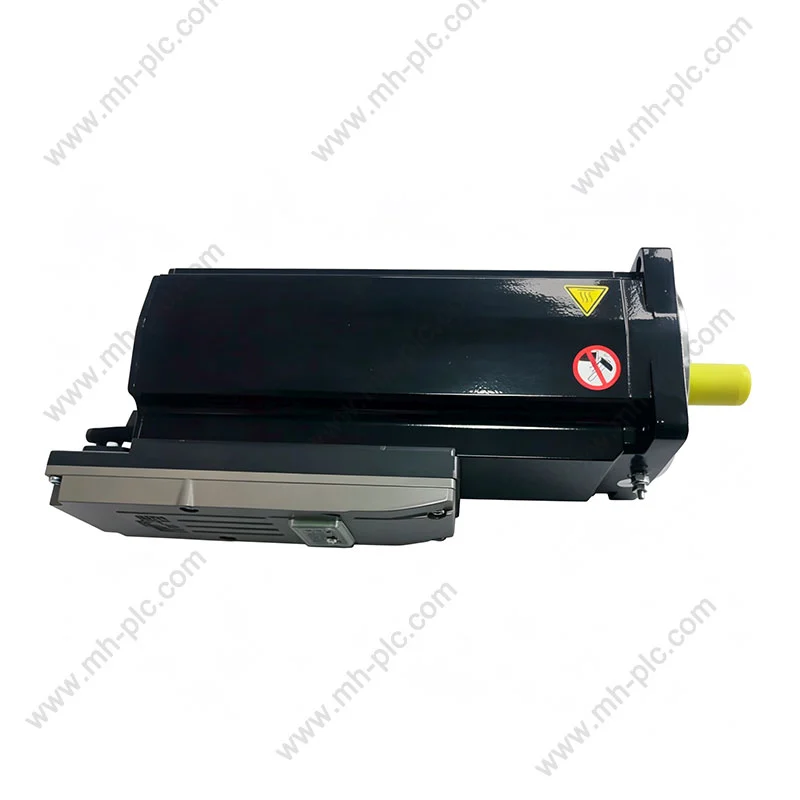

A Schneider ILM0702P01A0000 egy Lexium 62 ILM integrált szervomotor, amelyet PacDrive 3 mozgásvezérlő architektúrákhoz terveztek. A Schneider Electric beépített szervomotorként sorolja fel, 1,7 Nm folyamatos leállási nyomatékkal, 720 W névleges kimeneti teljesítménnyel és 6000 ford./perc névleges fordulatszámmal. A megadott konfiguráció nem tartalmaz tartóféket.

Ellentétben a hagyományos elrendezéssel, amelyben a motor és a hajtáselektronika külön telepíthető, az integrált szervomodul fontos hajtási funkciókat visz be a motoroldali egységbe. Ez az architektúra különösen hasznos lehet több tengelyes vagy moduláris mechanikus részekkel rendelkező gépeknél, ahol a szekrény hardverének csökkentése és a csatlakozások egyszerűsítése fontos tervezési cél.

A Schneider Electric az ILM architektúrát úgy írja le, mint amely támogatja a plug-and-play technológiát, a hibrid kábeleken keresztüli gyors összekapcsolást, valamint a vezetékek és a szekrény helyének csökkentését. A gyártó termékinformációi szerint az architektúra az alkalmazástól és a rendszerkonfigurációtól függően akár 70%-kal kevesebb kábelezést, akár 90%-kal kevesebb szekrényhelyet és akár 90%-kal kevesebb vezetékezési időt is képes biztosítani.

Hogyan működik az integrált szervo architektúra?

A kulcsfogalom a decentralizáció. Ahelyett, hogy minden meghajtó alkatrészt egy központi elektromos szekrénybe koncentrálnának, az integrált szervomodulok a mozgásvezérlő hardver egy részét közelebb helyezik a mechanikai tengelyhez.

Ez a megközelítés értékes lehet sok egymástól függetlenül vezérelt tengelyt tartalmazó gépeknél. A moduláris gépek mechanikus egységei különböző pozíciókban helyezkedhetnek el, miközben a mozgó hardver a megfelelő motor közelében marad. Az eredmény tisztább gépelrendezés és kevesebb hosszú egyedi csatlakozás lehet a központi szekrény és az egyes tengelyek között.

A kialakítás különösen fontos, ha a gépgyártóknak egyensúlyba kell hozniuk a precíziós mozgást a korlátozott szekrénytérrel. Azonban nem szabad integrált motort választani pusztán azért, mert fizikai mérete vagy névleges teljesítménye megfelelőnek tűnik. Az elektromos kompatibilitást, a vezérlő architektúráját, a visszacsatolási követelményeket, a kábeltervezést, a hőviszonyokat, a mechanikai terhelést és a gépbiztonsági követelményeket is ellenőrizni kell.

Mik a főbb specifikációk?

A következő specifikációk gyakorlati kiindulási alapot nyújtanak az ILM0702P01A0000 értékeléséhez. A Schneider Electric termékinformációi és műszaki dokumentációja azonosítja az alábbi alapértékeket.

A harmadik féltől származó forgalmazók adatai 11 mm-es tengelyátmérőt, 70 mm-es karimaméretet és 226 mm-es teljes hosszt is tartalmaznak ehhez a modellhez. A gép végleges tervezésénél azonban a méretrajzokat és a gyártó aktuális műszaki dokumentációját kell vezérlő referenciaként kezelni.

Hogyan kell érteni a nyomatékot és a sebességet?

Gyakori hiba a szervoválasztásban, hogy csak a maximális sebességet nézzük. A sikeres mozgástengelyhez a motornak meg kell felelnie az alkalmazás teljes nyomaték-sebességprofiljának.

Az ILM0702P01A0000 névleges fordulatszáma 6000 ford./perc, folyamatos leállási nyomatéka pedig 1,7 Nm. Dokumentált csúcsnyomatéka 7,6 Nm. Ezeket a számadatokat a gyártó üzemi feltételei között kell értelmezni, nem pedig felcserélhető értékekként kezelni.

• Folyamatos nyomaték:olyan terhelésekre vonatkozik, amelyeket hosszabb ideig kell fenntartani.
• Csúcsnyomaték:gyorsulás, lassulás vagy rövid távú terhelési csúcsok szempontjából releváns.
• Névleges sebesség:segít meghatározni, hogy a motor képes-e teljesíteni a szükséges gépciklust.
• Terhelési tehetetlenség:befolyásolja a gyorsítási teljesítményt és a szervo hangolást.
• Áttételi arány:megváltoztatja a motor által látott nyomaték- és fordulatszám-követelményeket.

A mérnököknek ezért a motor megerősítése előtt ki kell számítaniuk a tényleges terhelési nyomatékot, a gyorsulási nyomatékot, a visszavert tehetetlenséget, a munkaciklust és a szükséges működési sebességet.

Miért fontos a visszajelzés?

A szervorendszerek a visszacsatolástól függenek annak meghatározásához, hogy a motor valójában mit csinál. Az ILM0702P01A0000 abszolút egyfordulatú SinCos Hiperface visszacsatolást használ, a gyártó dokumentációja pedig 128 periódust határoz meg a sebesség-visszacsatolás felbontására.

Gyakorlatilag a visszacsatolás segít a vezérlőrendszernek a pozíció és a sebesség monitorozásában, így a parancsolt mozgás összehasonlítható a motor tényleges viselkedésével. Ez elengedhetetlen az ismételhető pozicionálást, koordinált tengelyeket, szabályozott gyorsulást és pontos mozgásprofilokat igénylő alkalmazásokhoz.

Egy meglévő szervomotor cseréjekor a mérnököknek ellenőrizniük kell a visszacsatolás típusát, nem pedig azt feltételezni, hogy egy másik, hasonló teljesítményű és nyomatékú motor megfelelően kommunikál a meglévő vezérlőrendszerrel.

Hogyan egyszerűsítheti a gép huzalozását?

Az ILM architektúra egyik központi előnye a gépek huzalozásának megközelítése. A Schneider Electric leírja a gyors összekapcsolást hibrid kábelekkel a jel- és teljesítményszintekhez, és kiemeli a kábelezés, a szekrény helyének és a bekötési idő lehetséges csökkentését.

Ez különösen sok tengellyel rendelkező gépeknél lehet hasznos. A hagyományos architektúrák több motorteljesítményt, visszacsatolást és vezérlőkapcsolatot igényelhetnek a szekrény és az egyes motorok közötti közlekedéshez. A decentralizált architektúra megváltoztathatja ezt a fizikai elrendezést, és egyszerűsítheti a gépek modularizálását.

Hol használható ez a szervomotor?

Az ILM0702P01A0000 ipari mozgásvezérlő architektúrákhoz készült, nem pedig általános célú motoralkalmazásokhoz. Integrált kialakítása megfontolható olyan géptengelyeknél, ahol szabályozott pozicionálás, koordinált mozgás és decentralizált hajtásarchitektúra szükséges.

Az alkalmazásra való alkalmasság a teljes rendszertervezéstől függ. A motor nyomatékát, fordulatszámát, visszacsatolását, környezeti besorolását, mechanikai interfészét, a vezérlő kompatibilitását és a munkaciklust ki kell értékelni üzembe helyezés előtt.

Mit kell ellenőrizni a mérnököknek a telepítés előtt?

A helyes azonosítás különösen fontos ipari automatizálási alkatrészek vásárlásakor vagy cseréjekor. Az ILM0702P01A0000 telepítése előtt vegye figyelembe az alábbi ellenőrzőlistát:

1. Modellszám:Győződjön meg arról, hogy a teljes cikkszám ILM0702P01A0000.
2. Fék konfiguráció:Ezt a modellt tartófék nélkül határozták meg.
3. Teljesítményigény:Ellenőrizze, hogy a rendszer elektromos architektúrája kompatibilis-e a dokumentált 250–700 V-os névleges tápfeszültséggel.
4. Vezérlő kompatibilitás:Erősítse meg a kompatibilitást a tervezett PacDrive 3 architektúrával és mozgásvezérlővel.
5. Visszacsatolás:Ellenőrizze, hogy a vezérlőrendszer támogatja-e a megadott visszacsatolási elrendezést.
6. Mechanikai méretek:Ellenőrizze a karimát, a tengely átmérőjét, a tengely hosszát, a rögzítési irányt és a rendelkezésre álló hézagot.
7. Terhelési jellemzők:Számolja ki a nyomatékot, a tehetetlenséget, a gyorsulást, a sebességet és a munkaciklust.
8. Kábelezés:Használja a rendszerhez megfelelő jóváhagyott kábelt és csatlakozási elrendezést.
9. Környezet:Ellenőrizze a hőmérsékletet, a port, a nedvességet, a vibrációt és a telepítési feltételeket a vonatkozó dokumentáció alapján.

Milyen karbantartási problémákat kell figyelembe venni?

A szervomotorok precíziós alkatrészek, ezért a karbantartás során a működési feltételekre és magára a motorra kell összpontosítani. A túlzott hő, szennyeződés, mechanikai hibás beállítás, kábelsérülés, szokatlan vibráció vagy rendellenes terhelés befolyásolhatja a rendszer teljesítményét.

• Ellenőrizze a mechanikai szerelés és a tengelykapcsoló állapotát.
• Ellenőrizze a kábelek és csatlakozók látható kopását vagy sérülését.
• Figyelje a rendellenes hőmérséklet-emelkedést.
• Vizsgálja meg a váratlan rezgést vagy zajt.
• Tekintse át az ismétlődő pozíció- vagy mozgáshibákat.
• Tartsa a motort és a környező telepítési területet az előírt környezeti feltételek között.
• Használja a gyártó dokumentációját a visszajelzési, kommunikációs vagy meghajtóval kapcsolatos hibák diagnosztizálásához.

A Schneider Electric jelenleg termékdokumentációkat, szoftverletöltéseket, termékkiválasztási forrásokat és csere-/csereinformációkat biztosít termékoldaláról.

Mit kell ellenőrizniük a vásárlóknak vásárlás előtt?

Az ipari automatizálás vásárlásához többre van szükség, mint egy terméknév egyeztetésére. A vevőnek meg kell állapítania, hogy a felajánlott alkatrész pontosan megfelel-e a kívánt gépkonfigurációnak.

A jelenlegi forgalmazói információk azt mutatják, hogy miért kell a készletet és az árat ellenőrizni a vásárláskor. Például a rendelkezésre állás és a feltüntetett árak forgalmazónként és régiónként változnak, míg a Schneider Electric saját regionális oldalain az adott piacra jellemző tájékoztató jellegű árak és vásárlási információk jelenhetnek meg.

Integrált szervoarchitektúra a hagyományos szekrénymeghajtókkal szemben

Egyik architektúra sem tekinthető általánosan alkalmasnak. A helyes választás a gép topológiájától, a tengelyszámtól, a szekrény korlátaitól, a környezeti feltételektől, a szolgáltatási követelményektől, a vezérlési architektúrától és a teljes telepítési tervtől függ.

Gyakran Ismételt Kérdések

Végső megfontolások

A Schneider ILM0702P01A0000 egy speciálisan beépített szervomotor a Lexium 62 ILM családban. 720 W névleges teljesítménye, 1,7 Nm folyamatos leállási nyomatéka, 6000 ford./perc névleges fordulatszáma, abszolút egyfordulatú SinCos Hiperface visszacsatolása és fékmentes konfigurációja nem általános szervomotort, hanem egyértelműen meghatározott alkatrészt kínál.

Integrált architektúrája különösen fontos a moduláris, többtengelyes vagy helyszűke automatizálási berendezésekkel dolgozó gépgyártók számára. A szekrény helyének és a vezetékezésnek a potenciális csökkenése leegyszerűsítheti a gép architektúráját, míg a terepen szerelt kialakítás támogathatja az elosztottabb berendezések elrendezését. A Schneider Electric kifejezetten kiemeli a kábelezés, a szekrény helyének és a huzalozási idő csökkentését, mint az ILM megközelítés jellemzőit.

Vásárlási és csereprojekteknél a legfontosabb lépés a teljes konfiguráció ellenőrzése, nem pedig pusztán megjelenés vagy teljesítmény alapján a modellhez való illeszkedés. Az elektromos kompatibilitást, a vezérlő architektúráját, a visszacsatolást, a mechanikai méreteket, a fékkövetelményeket, a környezeti feltételeket, a kábelkonfigurációt és a gépterhelést mind felül kell vizsgálni a telepítés előtt.
