Rexroth SzervoA termékeket általában olyan ipari gépeknél tartják számon, amelyek szabályozott sebességet, megismételhető pozicionálást, érzékeny nyomatékteljesítményt és összehangolt mozgást igényelnek. A nemzetközi vásárlók számára azonban a megfelelő termék kiválasztása nem csupán egy megfelelő teljesítményű szervomotor kiválasztása. A teljes alkalmazás függhet a folyamatos és csúcsnyomatéktól, a működési sebességtől, a visszacsatolás típusától, a tartóféktől, a mechanikai méretektől, a vezérlő kompatibilitásától, a kommunikációs interfésztől, valamint a motor és a megfelelő hajtásrendszer közötti kapcsolattól is. A termékgenerációk mechanikai és elektromos részletekben is eltérhetnek, így a pontos modellszám különösen fontos a csere- és karbantartási projekteknél.
Tartalomjegyzék
Kattintson bármelyik témára, hogy közvetlenül a szakaszra ugorjon.
- 1. Miért kapcsolódik szorosan a szervóválasztás a géphez?
- 2. Hogyan hoz létre egy szervotengely szabályozott mozgást?
- 3. Mely komponenseket kell összeilleszteni?
- 4. Hogyan alakítja a nyomaték, a sebesség és a tehetetlenség a termékválasztást?
- 5. Miért számít a visszajelzés típusa a szervo alkalmazásokban?
- 6. Milyen szerepet játszanak a szervo meghajtók a mozgási teljesítményben?
- 7. Hogyan befolyásolják a fékek, a csatlakozók és a mechanikai interfészek a választást?
- 8. Hogyan kell értékelni a különböző szervotermék-generációkat?
- 9. Mely ipari alkalmazásokhoz van szükség nagy reagálású mozgásra?
- 10. Mit kell ellenőrizniük a vásárlóknak csererendelés előtt?
- 11. Hogyan segíthet egy szállító a modellalapú beszerzésben?
- 12. Milyen gyakori beszerzési hibákat érdemes elkerülni?
- 13. Milyen információkat kell tartalmaznia a szakmai specifikációnak?
- 14. Gyakran Ismételt Kérdések
Miért kapcsolódik szorosan a szervóválasztás a géphez?
A szervomotor nem működik elszigetelten. Alkalmasságát az határozza meg, hogy a gép mit kér tőle, milyen gyorsan kell reagálnia, milyen gyakran gyorsít és lassít, és milyen pontosan kell követnie a parancsolt pályát.
Fontolja meg a csomagológépet. Az egyik tengely mozgathatja a terméket a helyére, a másik vezérelheti a tömítőmechanizmust, a harmadik pedig szinkronizálhatja az anyagmozgást a vágási folyamattal. Minden tengely eltérő terhelési, sebességtartományú, tehetetlenségi és gyorsulási profillal rendelkezhet.
Egy szerszámgép más követelményeket támaszt. Előtolási tengelye nagymértékben megismételhető pozicionálást és szabályozott mozgást igényelhet hosszú működési időn keresztül. A robot előnyben részesítheti a gyors irányváltoztatást és az összehangolt többtengelyes mozgást. Egy anyagmozgató rendszer gyors gyorsítást, szabályozott leállítást és megbízható működést igényelhet változó hasznos terhelés mellett.
Ezek a példák azt mutatják, hogy miért érdemes szervoterméket a gép mozgásigényei alapján választani, nem pedig pusztán a katalógus teljesítménytartományából.
Meghatározza a sebességet, a gyorsulást, a lassulást, a megtett távolságot, a ciklusidőt és az ismétlődő mozgás gyakoriságát.
Meghatározza a folyamatos nyomatékot, a csúcsnyomatékot, a tehetetlenséget, a súrlódást, a gravitációs terheléseket és a külső folyamaterőket.
Meghatározza a kívánt pozíciót, fordulatszámot, nyomatékot, ismételhetőséget és a beállítási teljesítményt.
Megköveteli a motor, a meghajtó, a visszacsatolás, a vezérlő, a kommunikáció, a csatlakozók és a mechanikus interfészek összehangolását.
Miért nem elég az átlagos terhelés?
Sok gépnél nagy különbségek vannak az átlagos és a csúcsüzemi feltételek között. A pozicionáló tengely ideje nagy részét tartással vagy lassú mozgással töltheti, de ennek ellenére jelentős nyomatékra van szükség a gyors gyorsításhoz.
Hasonlóképpen egy függőleges tengelynek is lehet folyamatos gravitációs terhelése, még akkor is, ha az átlagos haladási sebessége alacsony.
Miért változtatja meg a ciklusidő a kiválasztást
A gyakori gyorsítás és lassítás nagyobb igénybevételt támaszt a motorral és a hajtással szemben, mint egy folyamatosan stabil fordulatszámon működő gép.
A motor termikus viselkedése a teljes ciklustól is függ. Az ismétlődő csúcsnyomaték eltérő termikus állapotot idézhet elő egyetlen rövid gyorsulási eseményből, amelyet hosszú üresjárati időszakok követnek.
Miért befolyásolja a mechanika az elektronikus teljesítményt?
A szervovezérlő nagyon érzékeny lehet, de a gép pontosságát befolyásolja a holtjáték, a tengelykapcsoló rugalmassága, a szíj nyúlása, a csavar pontossága, a szerkezeti merevség, a csapágy állapota és az igazítás is.
Emiatt a jó szervoválasztást mechanikai értékelésnek kell kísérnie.
Hogyan hoz létre egy szervotengely szabályozott mozgást?
Egy tipikus szervotengely egyesíti a teljesítményátalakítást, a valós idejű vezérlést, a motor visszacsatolását és a gépszintű parancsokat.
A mozgásvezérlő határozza meg a célmozgást. A hajtás a parancsot motorárammá és feszültséggé alakítja. A motor nyomatékot hoz létre. A visszacsatoló eszköz tényleges mozgást jelez. A vezérlőkör ezután összehasonlítja a tényleges teljesítményt a paranccsal, és elvégzi a javításokat.
Pozíció parancs
A gépvezérlő meghatározhat egy célpozíciót vagy pályát. Egy egyszerű indexelő alkalmazásban a cél lehet egy rögzített pozíció. Koordinált rendszerben a parancs mozgásprofil szerint folyamatosan változhat.
Sebességszabályozás
A rendszer a visszacsatoló jelet használhatja a tényleges sebesség meghatározására. Ha a motor váratlan terhelés hatására lelassul, a hajtás kompenzálására növelheti a szükséges nyomatékot termelő áramot.
Jelenlegi vezérlés
Az áramhurok sokkal nagyobb sebességgel működik, mint a külső helyzethurok. Célja a motoráram szabályozása, hogy a nyomatékot gyorsan lehessen szabályozni.
Pozíció korrekció
Ha a tényleges pozíció eltér a parancsolt pozíciótól, a vezérlőrendszer meghatározza a szükséges korrekciót. A megfelelő hangolás azért szükséges, mert egy túl agresszív rendszer oszcillációt okozhat, míg az alul reagáló rendszer növelheti a következő hibákat.
| Vezérlőréteg | Elsődleges cél | Tipikus gond |
|---|---|---|
| Pozíció hurok | Követi a vezényelt pozíciót | Pontosság, követési hiba, rendezés |
| Sebességhurok | Szabályozza a motor fordulatszámát | Sebességstabilitás és zavarreakció |
| Áramhurok | Szabályozza a motor áramát és nyomatékát | Dinamikus válasz és áramkorlátok |
| Teljesítmény fokozat | Elektromos árammal látja el a motort | Feszültség, áram, kapcsolás, termikus viselkedés |
Miért számít a zárt hurkú vezérlés?
Visszacsatolás nélkül a vezérlő nem tudja közvetlenül meghatározni, hogy a motor valóban elérte-e a parancsolt pozíciót vagy sebességet. A zárt hurkú vezérlés lehetővé teszi a rendszer számára, hogy észlelje az eltéréseket és reagáljon.
Ez különösen akkor hasznos, ha a gép terhelése működés közben változik.
Miért kell a tuningnak tükröznie a gépet
A merev, közvetlen csatolású mechanizmus különböző szabályozási beállításokat tud elviselni egy rugalmas szíjhajtású tengelytől. A nagy tehetetlenségi terhelés is másként viselkedik, mint egy könnyű mozgó kocsi.
Ezért a szervóhangolást a mechanikai konfiguráció létrehozása után kell elvégezni.
Mozgáskoordináció
Egy többtengelyes gépben minden helyi szervohurok a saját motorját kezeli, miközben a mozgásvezérlő koordinálja a teljes pályát.
A szinkronizálás minősége a vezérlő teljesítményétől, a kommunikáció időzítésétől, a hajtás válaszától és a tengelyek közötti mechanikai konzisztenciától függ.
Mely komponenseket kell összeilleszteni?
Egy komplett szervotengely általában több alkatrészt tartalmaz, amelyeknek koordinált készletként kell működniük.
Motor
A motor mechanikus nyomatékot biztosít. A fontos paraméterek közé tartozik a névleges nyomaték, a csúcsnyomaték, a névleges fordulatszám, a maximális fordulatszám, a visszacsatolás típusa, a szerelési méretek, a tengely méretei és az opcionális tartófék.
Hajtás
A hajtás szabályozza a motor áramát és visszacsatolási információkat kap. Áramtartományának, feszültségosztályának, vezérlési funkcióinak, jeladó interfészének, kommunikációs lehetőségeinek és mechanikai beépítési méreteinek meg kell felelniük a motornak és a vezérlőnek.
Visszacsatoló eszköz
A kódoló vagy a feloldó közli a hajtással, hogy a motor valójában mit csinál. A hajtásnak ismernie kell a visszacsatolási technológiát és az elektromos interfészt.
Mozgásvezérlő
A mozgásvezérlő pályákat generál és tengelyeket koordinál. Géptől függően ez lehet mozgásfunkciós PLC, CNC vezérlés, robotvezérlő vagy más automatizálási platform.
Mechanikus sebességváltó
A sebességváltók, tengelykapcsolók, golyóscsavarok, szíjak, fogaslécek, szíjtárcsák és egyéb mechanizmusok határozzák meg, hogy a motor mozgása hogyan alakul át a gép mozgásává.
| Rendszer rész | Fő funkció | Fontos kompatibilitási pont |
|---|---|---|
| Szervo motor | Mechanikus nyomatékot termel | Nyomaték, fordulatszám, visszacsatolás, szerelés |
| Szervo hajtás | Vezérli az elektromos kimenetet | Motor névleges értékek, visszacsatolás, feszültség, áram |
| Kódoló vagy feloldó | Visszajelzést ad a mozgásról | Interfész, felbontás, kommunikáció |
| Mozgásvezérlő | Mozgási parancsokat generál | Hálózati és vezérlési kompatibilitás |
| Mechanikus sebességváltó | Átviszi a mozgást a gépre | Arány, holtjáték, merevség, méretek |
Motor-hajtás párosítás
A szervomotorokat és hajtásokat gyakran kompatibilis kombinációként tervezik. Ez leegyszerűsítheti az üzembe helyezést, mivel a hajtás meghatározott motoradatokat és kompatibilis visszacsatolási beállításokat tartalmazhat.
Csereprojekteknél különösen hasznos lehet az eredeti motor-hajtás kapcsolat megtartása, ha a gépvezérlő és a mechanikus rendszer változatlan marad.
Vezérlő-meghajtó kommunikáció
A vezérlőnek és a hajtásnak mozgási parancsokat és állapotinformációkat kell cserélnie. A szükséges kommunikációs architektúrát a berendezés kiválasztása előtt meg kell határozni.
Miért számítanak a kiegészítők?
A tápkábelek, a visszacsatoló kábelek, a csatlakozók, a fékelemek és a szerelési tartozékok egyaránt befolyásolhatják a sikeres telepítést.
Ezeket az alkatrészeket a teljes konfiguráció részeként kell ellenőrizni, nem pedig független extrákként kezelni.
Hogyan alakítja a nyomaték, a sebesség és a tehetetlenség a termékválasztást?
A nyomaték és a fordulatszám képezi a motorválasztás alapját. A tehetetlenségi nyomaték, a gyorsulási idő és a munkaciklus ezután meghatározza, hogy a kiválasztott motor képes-e végrehajtani a kívánt mozgást.
Folyamatos nyomaték
A folyamatos forgatónyomaték azt a nyomatékot jelenti, amely meghatározott hőmérsékleti feltételek mellett tartós működés során biztosítható.
Össze kell hasonlítani a gép munkaciklusának tényleges folyamatos részével.
Csúcsnyomaték
A csúcsnyomaték támogatja az olyan rövid távú eseményeket, mint a gyorsítás, a gyors irányváltás vagy a folyamatzavarok.
A csúcs időtartama és annak gyakorisága egyaránt számít.
Sebesség tartomány
A motornak a gép szükséges fordulatszám-tartományán belül kell működnie. A nagy maximális sebesség csak akkor hasznos, ha a gép mechanikája és a vezérlőrendszer biztonságosan tudja használni.
Terhelési tehetetlenség
A tehetetlenség a forgási sebesség változásaival szembeni ellenállást méri. A nagyobb tehetetlenség nagyobb nyomatékot igényel gyorsításkor vagy lassításkor.
Ha sebességváltót használnak, a motorra visszavert terhelési tehetetlenség az áttételi áttétellel együtt változik.
Gravitációs terhelések
A függőleges tengelyek speciális esetek. A gravitáció állandó nyomatékigényt hoz létre, és tartóféket is igényelhet.
| Paraméter | Kérdés feltenni | Miért számít |
|---|---|---|
| Folyamatos nyomaték | Mekkora nyomaték szükséges a tartós mozgás során? | Meghatározza a termikus alkalmasságot |
| Csúcsnyomaték | Mi a legnagyobb rövid távú nyomaték? | Meghatározza a gyorsulási és zavarási képességet |
| Sebesség | Melyek a minimális és maximális üzemi sebességek? | A motor működési tartományát határozza meg |
| Tehetetlenség | Mekkora forgó tömeget kell gyorsítani? | Befolyásolja a nyomatékot és a hangolást |
| Ciklusidő | Milyen gyakran ismétli meg a tengely mozgását? | Befolyásolja a hő- és dinamikai követelményeket |
Miért számíthat az RMS nyomaték?
Ciklikus gépeknél a motor nem tapasztalja folyamatosan ugyanazt a nyomatékot. Nagy nyomatékkal gyorsíthat, mérsékelt nyomatékkal haladhat, lassulhat, majd üresjáratban maradhat.
Az RMS nyomaték hasznosan mutatja be a ciklus alatti hőigényt.
Gyorsulási nyomaték
Egy egyszerűsített mechanikai kapcsolat a következő:
Gyorsulási nyomaték = tehetetlenség × szöggyorsulás
Ez az összefüggés jól szemlélteti, hogy egy nagy tehetetlenséggel és agresszív gyorsulással rendelkező gépnek miért lehet jelentős motorcsúcsnyomatékra szüksége még akkor is, ha az állandósult állapotú terhelése viszonylag szerény.
Átviteli arány
A sebességváltók növelhetik a kimenő nyomatékot, miközben csökkentik a motoroldali visszavert tehetetlenséget. A tényleges kiválasztásnál ezért a motort és a mechanikus sebességváltót is figyelembe kell venni.
Külső folyamaterő
A vágás, préselés, feszítés, befogás, tekercselés és egyéb műveletek külső erőket hozhatnak létre, amelyek növelik a motor nyomatékigényét.
- Határozza meg a mozgást:Határozza meg az utazást, a sebességet, a gyorsulást, a lassulást és a ciklusidőt.
- Határozza meg a terhelést:Azonosítsa a tömeget, a tehetetlenséget, a súrlódást, a gravitációt és a külső folyamaterőket.
- Átvitel áttekintése:Rögzítse a sebességváltó áttételét, a csavar osztását, a szíjáttételt vagy más mechanikai összefüggéseket.
- Számítsa ki a nyomatékot:Határozza meg a folyamatos, gyorsulási és csúcskövetelményeket.
- Ellenőrizze a sebességet:Ellenőrizze, hogy a szükséges működési tartomány a motor meghatározott tartományába esik-e.
- Hőterhelés felülvizsgálata:Egyetlen műveleti pont helyett értékelje a teljes ismétlődő ciklust.
Miért számít a visszajelzés típusa a szervo alkalmazásokban?
A visszacsatolás biztosítja a mozgásvezérlő hurok lezárásához szükséges információkat. A különböző visszacsatolási technológiák a felbontás, a helyzetinformáció, a robusztusság és az elektromos interfész különböző kombinációit kínálják.
Inkrementális kódolók
Az inkrementális jeladók impulzusjeleket generálnak, amikor a motor tengelye forog. A vezérlőrendszer ezeket az impulzusokat használja a mozgás és az irány meghatározására.
Számos alkalmazáshoz megfelelőek, ahol az indítás után egy referenciaeljárás elfogadható.
Abszolút kódolók
Az abszolút kódolók meghatározott helyzetinformációkat biztosítanak. A kialakítástól függően ez lehetővé teszi a rendszer számára, hogy az áramellátás visszaállítása után közvetlenül azonosítsa a tengely helyzetét.
Ez hasznos lehet azoknál a gépeknél, ahol a helyzetinformáció közvetlenül az indítás után fontos.
Megoldó visszajelzés
A rezolverek elektromágneses elveket használnak a szöghelyzet meghatározására, és alkalmasak lehetnek olyan igényes környezetekre, ahol fontos a robusztusság.
Felbontás
A visszacsatolás felbontása azt jelzi, hogy milyen finoman mérhető a tengely mozgása. A nagyobb felbontás támogathatja a jobb vezérlést, de nem szünteti meg automatikusan a mechanikai pontatlanságokat.
| Visszajelzés típusa | Alapvető jellemző | Kiválasztás mérlegelése |
|---|---|---|
| Növekményes kódoló | Impulzus alapú relatív mozgási információ | Referenciapozíció és interfész |
| Abszolút kódoló | Meghatározott tengelyhelyzet információ | Felbontás és kommunikáció |
| Megoldó | Elektromágneses pozíció visszacsatolás | Környezeti robusztusság és interfész |
Visszacsatolás és pozicionálási pontosság
A pozicionálás pontossága nem csak a kódoló felbontásától függ. A mechanikai holtjáték, a tengelykapcsoló rugalmassága, a golyóscsavar pontossága, a keret merevsége, a hőtágulás és a vezérlő hangolása mind hozzájárulhatnak a gép végső hibájához.
Visszacsatoló kábel elvezetése
A visszacsatoló kábelek sok gépben a tápkábelek és a kapcsolóelektronika közelében működnek. Az árnyékolás, a földelés, a csatlakozó integritása és a megfelelő útválasztás segíthet a jelminőség megőrzésében.
Miért kritikus a visszacsatolási kompatibilitás a csere során
Egy meglévő meghajtó konfigurálható egy adott visszacsatolási technológiához. Egy másik jeladó interfésszel rendelkező cseremotor ezért eltérő hajtást vagy visszacsatolási opciót igényelhet.
Milyen szerepet játszanak a szervo meghajtók a mozgási teljesítményben?
A szervohajtás a teljesítmény és a vezérlő interfész a gépvezérlő és a motor között. Meghatározza, hogy a motor milyen gyorsan és pontosan tud reagálni a változó parancsokra.
Teljesítmény átalakítás
A hajtás a bejövő elektromos energiát szabályozott motorárammá alakítja. A félvezető kapcsolás a vezérlési algoritmus szerint hozza létre a szükséges háromfázisú kimenetet.
Jelenlegi szabályozás
A jelenlegi szabályozás központi szerepet játszik a nyomatékszabályozásban. A gyors áramreakció lehetővé teszi, hogy a hajtás gyorsan reagáljon a gép terhelésének változására.
Visszajelzés feldolgozása
A meghajtó értelmezi a kódoló vagy a feloldó adatait, és kombinálja ezeket az információkat a parancsolt mozgással a korrekciók kiszámításához.
Védelem
A meghajtók általában figyelik az áramot, feszültséget, hőmérsékletet és egyéb belső működési feltételeket. A védelmi válaszok a hibától függően riasztást, áramkorlátozást, szabályozott leállítást vagy leállítást tartalmazhatnak.
Kommunikáció
A hajtás meghatározott ipari hálózaton keresztül kommunikálhat a PLC-vel, CNC-vel, mozgásvezérlővel, HMI-vel vagy felügyeleti rendszerrel.
| Hajtás funkció | Cél | Alkalmazás hatása |
|---|---|---|
| Jelenlegi vezérlés | Szabályozza a motor áramát | Nyomaték válasz |
| Sebességszabályozás | Fenntartja a parancsolt sebességet | Sebesség stabilitás |
| Pozícióvezérlés | Parancsolt pozíciót nyom | Pozíciópontosság és elrendezés |
| Visszajelzés feldolgozása | Beolvassa a tényleges mozgást | Zárt hurkú korrekció |
| Védelem | Figyeli a működési feltételeket | Hibaelhárítás és berendezésvédelem |
| Kommunikáció | Ellenőrző és diagnosztikai adatokat cserél | PLC és gép integráció |
Miért különbözik a meghajtók mérete alkalmazásonként?
Előfordulhat, hogy a folyamatosan forgó tengelyhez használt hajtás nem ugyanazokkal a követelményekkel rendelkezik, mint a gyors indexeléshez használt hajtás.
A gyakori gyorsítás és a nagy csúcsnyomaték nagyobb rövid távú áramerősséget igényelhet.
Hajtás és motor adatok
A hajtásnak motorspecifikus paraméterekre lehet szüksége a kívánt vezérlési teljesítmény eléréséhez.
A helytelen motoradatok rossz nyomatékszabályozást, szükségtelen áramerősséget vagy helytelen védelmi viselkedést eredményezhetnek.
Hajtás hőviszonyok
A szekrény hőmérséklete, a szerelési hézag, a kapcsolási frekvencia, a kimeneti áram és a szellőzés mind befolyásolja a hajtás hőmérsékletét.
A telepítési tervezésnek ezért követnie kell a hajtás meghatározott környezeti és termikus követelményeit.
Hogyan befolyásolják a fékek, a csatlakozók és a mechanikai interfészek a választást?
Sok csereprobléma az interfészeknél jelentkezik, nem pedig a magmotor névleges értékénél. A motor képes megfelelni a szükséges nyomatéknak és fordulatszámnak, de mégsem illeszkedik a géphez a tengely, a karima, a csatlakozó vagy a fék különbségei miatt.
Tartófék
A tartófék képes fenntartani a motor álló helyzetét, amikor az elektromos nyomatékot eltávolítják. A függőleges tengelyek gyakran igénylik ezt a funkciót.
Ellenőrizni kell a fékfeszültséget, a vezetékeket, a kioldási viselkedést és a vezérlő sorrendjét.
Tengely méretei
A tengely átmérőjének és hosszának meg kell egyeznie a tengelykapcsolóval, sebességváltóval, szíjtárcsával vagy más mechanikus erőátvitellel.
A karima méretei
A motor felszerelése általában a karima mintájától, a csavarok távolságától, a pilóta átmérőjétől és a motor teljes méretétől függ.
Csatlakozók elrendezése
A táp- és visszacsatoló csatlakozók eltérő módon helyezkedhetnek el az egyes modellcsaládok vagy termékgenerációk között. A csatlakozó tájolása a kábelvezetést és a szekrény elrendezését is befolyásolhatja.
Hűtési elrendezés
Egyes motorok természetes hűtésre támaszkodnak, míg mások a termékkialakítástól függően további hűtési rendszereket is alkalmazhatnak.
| Felület | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Fék | A fék típusa és feszültsége | Tartási és vezérlési kompatibilitás |
| Tengely | Átmérő, hossz, kulcshorony, ahol van | Mechanikus tengelykapcsoló |
| Karima | Szerelési méretek és pilóta | Fizikai telepítés |
| Tápcsatlakozó | Csatlakozó típusa és érintkező konfigurációja | Villanyszerelés |
| Visszacsatoló csatlakozó | Kódoló interfész és kábelezés | Zárt hurkú működés |
| Hűtés | Hűtési mód és telepítési követelmények | Hőteljesítmény |
Miért számítanak a szerelési méretek csereprojekteknél?
Az ipari gépeket gyakran rögzített rögzítési pontok köré tervezik. A különböző átmérőjű cseremotorok mechanikai újratervezést igényelhetnek, még akkor is, ha az elektromos teljesítmények elfogadhatók.
Miért számít a csatlakozó tájolása?
A kábelvezetést gyakran korlátozzák a védőburkolatok, a gépvédők, a mozgó alkatrészek és a szekrényfalak. Ezért a csatlakozó tájolása befolyásolhatja a telepítés praktikusságát.
Fékoldás időzítése
Függőleges tengelyeknél a fékoldást és a motor nyomaték generálását össze kell hangolni. A fék túl korai felengedése vagy a motor nyomatékának eltávolítása a fék bekapcsolása előtt nem kívánt tengelymozgást eredményezhet.
Hogyan kell értékelni a különböző szervotermék-generációkat?
Az ipari automatizálási berendezések gyakran évekig üzemelnek. Ennek eredményeként előfordulhat, hogy a mérnököknek és a karbantartó csapatoknak újabb és bevált termékgenerációkat kell beszerezniük a különböző gépekhez.
A kapcsolódó termékcsaládok hasonló funkciókat oszthatnak meg, miközben eltérnek egymástól a méretek, a visszacsatolási lehetőségek, a meghajtó kompatibilitás, a kommunikációs architektúra vagy a rendelkezésre álló tartozékok tekintetében.
Alapított motoros családok
A régebbi automatizálási rendszerek évekig megbízhatóan működhetnek. Ha cserére van szükség, az eredeti anyagszám értékes információkat nyújt a telepített konfigurációról.
Újabb motorcsaládok
Az újabb termékcsaládok eltérő házméreteket, visszacsatolási lehetőségeket, hűtési módokat vagy integrációs funkciókat kínálhatnak.
Ezek a termékek kiválóan alkalmasak új projektekhez, miközben nem feltétlenül helyettesítik közvetlenül a régebbi motorokat.
Miért számítanak a modellkódok?
Az ipari modellszámok fontos konfigurációs információkat kódolhatnak. Egy kis utótag-különbség megkülönböztetheti a visszacsatolást, a féket, a tekercselést, a rögzítést vagy más lehetőségeket.
| Összehasonlítási pont | Mit kell ellenőrizni | Csere kockázata figyelmen kívül hagyva |
|---|---|---|
| Motor család | Eredeti és javasolt család | Különböző műszaki architektúra |
| Modellszám | Teljes anyagszám | Hibás konfiguráció |
| Visszacsatolás | A kódoló vagy a feloldó specifikációja | Meghajtó inkompatibilitás |
| Fék | Fék opció és feszültség | Kontroll vagy tartási problémák |
| Felszerelés | A karima és a tengely méretei | Mechanikai telepítési ütközés |
| Hajtás kapcsolat | Kompatibilis meghajtó család | Helytelen szervorendszer-kombináció |
A csere nem mindig jelent azonos hardvert
Előfordulhat, hogy egy elavult vagy nem elérhető modellt egy későbbi termékcsaládhoz kell viszonyítani. Ebben a helyzetben az összehasonlításnak ki kell terjednie az elektromos, mechanikai, visszacsatolási, szoftveres, vezérlési és kommunikációs jellemzőkre.
Ha ugyanazt a termékcsaládot tartjuk, akkor hasznos
Ha egy gép több tengelyt tartalmaz ugyanarról a platformról, ugyanazon ökoszisztéma fenntartása leegyszerűsítheti a konfigurációt és a pótalkatrészek kezelését.
Amikor egy másik család megfelelő lehet
Egy újabb gép vagy egy jelentős vezérlőrendszer-frissítés lehetőséget biztosíthat egy másik szervoplatform használatára. Ezt inkább rendszermérnöki döntésként kell kezelni, semmint egyszerű termékcsereként.
Mely ipari alkalmazásokhoz van szükség nagy reagálású mozgásra?
A szervorendszerek különösen fontosak ott, ahol a gépnek megismételhető mozgásra, nagy gyorsulásra, koordinált tengelyekre vagy pontos pozicionálásra van szüksége.
Indexelés, filmadagolás, vágás, lezárás, töltés és szinkronizált termékkezelés.
Előtoló tengelyek, pozicionálás, koordinált mozgás és precíziós mechanikus vezérlés.
Többtengelyes mozgás, amely összehangolt sebesség-, pozíció- és nyomatékválaszt igényel.
Hengerszinkronizálás, regisztráció, tekercselés, hasítás és feszítéssel kapcsolatos mozgás.
Ismételhető pozicionálás a behelyezéshez, rögzítéshez, adagoláshoz, préseléshez és ellenőrzéshez.
Indexelés, átviteli rendszerek, emelés, pick-and-place és automatizált pozicionálás.
Csomagolás
A csomagológépek gyakran a pontos időzítésen múlnak. Egy terméknek a megfelelő helyre kell érkeznie, miközben egy másik tengely vágást vagy tömítést végez.
A szervorendszer szinkronizált mozgásparancsokkal segíti ezeket a műveleteket koordinálni.
Szerszámgépek
A szerszámgépek precíz előtolási mozgást és megismételhető pozicionálást igényelhetnek. A szervotengelyek golyóscsavarokat, forgóasztalokat vagy más pozicionáló mechanizmusokat hajthatnak meg.
Robotika
A robotrendszerek több tengelytől függenek, amelyek egy tervezett pálya szerint mozognak együtt. A vezérlő kezeli az általános koordinációt, míg minden szervohajtás szabályozza a helyi motorját.
Nyomtatás és átalakítás
A nyomtatási és átalakító berendezések gyakran pontos kapcsolatokat igényelnek a hengerek és a feldolgozó szakaszok között. A sebességkülönbségek befolyásolhatják a regisztrációt és az anyagmozgatást.
Szerelési automatizálás
Az összeszerelő gépek gyakran megismétlik a rövid mozgásokat nagy frekvenciával. A következetes gyorsítás, lassítás, pozicionálás és nyomatékválasz ezért fontos lehet.
Anyagkezelés
Az automata kezelőberendezések gyors mozgást igényelhetnek, amelyet ellenőrzött leállítás követ. A terhelés ciklusonként is változhat.
| Alkalmazás | Tipikus mozgásigény | Fontos kiválasztási terület |
|---|---|---|
| Csomagolás | Indexelés és szinkronizálás | Pozíciókontroll és kommunikáció |
| Szerszámgépek | Precíz előtolási mozgás | Visszajelzés és dinamikus válasz |
| Robotika | Többtengelyes pályák | Szinkronizálás és helyzetszabályozás |
| Nyomtatás | Görgős szinkronizálás | Sebességszabályozás és koordináció |
| Szerelés | Gyorsan megismételhető mozdulatok | Gyorsulási és letelepedési viselkedés |
| Anyagkezelés | Gyors átvitel és ellenőrzött leállások | Nyomaték, tehetetlenség, fékezés |
A pályázat határozza meg a technikai prioritást. A nagy sebességű csomagolótengely gyors reagálást igényelhet, míg a nehéz átviteli tengely nagyobb hangsúlyt fektethet a csúcsnyomatékra és a tehetetlenségi nyomaték kezelésére.
Mit kell ellenőrizniük a vásárlóknak csererendelés előtt?
A csereprojektek gyakran megerőltetőbbek, mint az új berendezések beszerzése, mivel az új terméknek illeszkednie kell egy meglévő géphez és vezérlési architektúrához.
Ellenőrizze a teljes modellszámot
A teljes anyagszám általában hasznosabb, mint a rövidített terméknév. Segít megkülönböztetni a szükséges feszültséget, visszacsatolást, fékeket, tekercselést vagy mechanikai konfigurációt.
Ellenőrizze a motor adattábláját
Jegyezze fel a teljesítményt, a nyomatékot, a sebességet, az áramot, a feszültséget, a visszacsatolási információkat, a fékinformációkat és a teljes modellszámot.
Ellenőrizze a meglévő meghajtót
Ellenőrizze a hajtás típusát, a névleges áramerősséget, a tápfeszültséget, a vezérlőplatformot, a visszacsatoló interfészt, a kommunikációs opciót és a telepített tartozékokat.
Ellenőrizze a vezérlőt
Azonosítsa a PLC-t, CNC-t, robotvezérlőt vagy mozgásvezérlőt, és határozza meg, hogyan kommunikál a meglévő meghajtóval.
Ellenőrizze a mechanikus interfészt
Mérje meg a tengely méreteit, a karima méreteit, a csavarmintát, a vezető méreteit és a rendelkezésre álló beépítési helyet.
Ellenőrizze a kábelezést
A tápkábeleket és a visszacsatoló kábeleket ellenőrizni kell a csatlakozó típusát, hosszát, útvonalát, árnyékolását és érintkezők kiosztását illetően, ahol lehetséges.
| Csereellenőrzés | Információk szükségesek | Ok |
|---|---|---|
| Motor modell | Teljes anyagszám | A pontos konfigurációt azonosítja |
| Meghajtó modell | Komplett modell és opciók | Megerősíti a vezérlés kompatibilitását |
| Visszacsatolás | Kódoló vagy feloldó információ | Biztosítja a zárt hurkú kompatibilitást |
| Fék | Fék opció és feszültség | Támogatja a helyes tartási működést |
| Mechanikai illeszkedés | Tengely, karima, méretek | Megerősíti a fizikai telepítést |
| Kommunikáció | PLC vagy vezérlő interfész | Fenntartja a gépi integrációt |

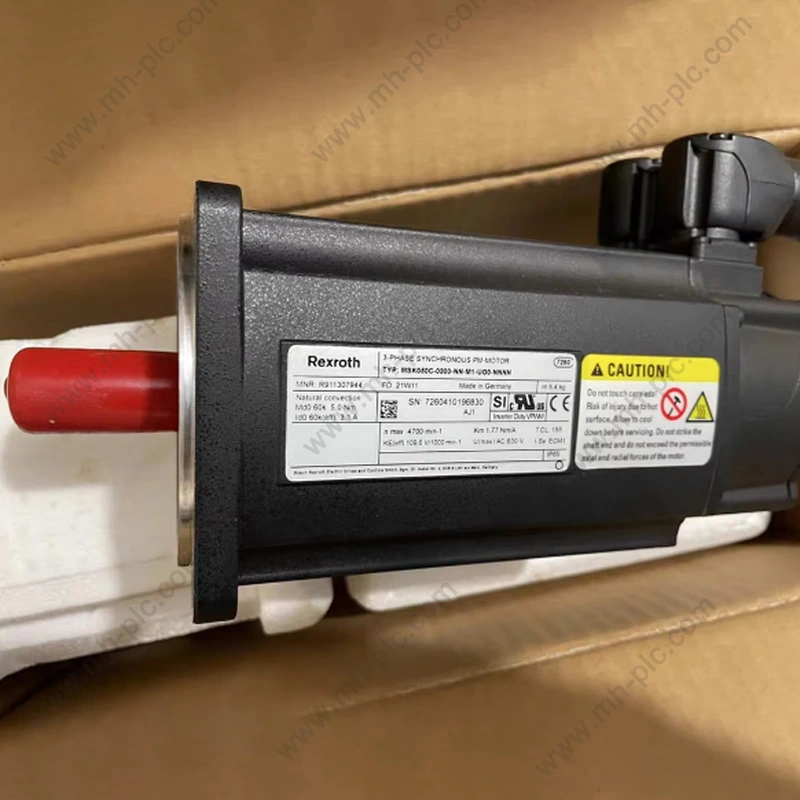

Miért segíthetnek a fényképek?
A névtábla fényképei megkönnyíthetik a modell azonosítását, különösen akkor, ha a nyomtatott kód hosszú vagy több konfigurációs szegmenst tartalmaz.
A csatlakozók és szerelési elrendezések fényképei szintén segíthetnek a mechanikai és elektromos különbségek azonosításában.
Miért kell leírni az eredeti alkalmazást
Annak ismerete, hogy egy motort csomagolósoron, szerszámgépen, roboton vagy szállítószalagon használnak, kontextust biztosít a nyomaték, a sebesség, a fékezés és a vezérlési követelményekhez.
A csere miért ne a megjelenésen alapuljon
Két szervomotor hasonlóan nézhet ki, miközben eltérő visszacsatolórendszerrel, tengelymérettel, szerelési konfigurációval vagy hajtás-kompatibilitásukkal rendelkezik.
- Rögzítse a telepített modellt: Capture the complete motor and drive model numbers.
- Rekord technikai értékelések: Confirm voltage, current, torque, power, and speed.
- A visszajelzés azonosítása:A rekord kódoló vagy feloldó típusa és interfésze.
- Ellenőrizze a fék konfigurációját:Ellenőrizze, hogy be van-e szerelve tartófék.
- Méretek ellenőrzése:Hasonlítsa össze a tengelyt, a karimát, a rögzítést és a teljes méreteket.
- Kommunikáció megerősítése: Check PLC, CNC, or motion-controller compatibility.
- Tekintse át a pályázatot:Ismertesse a gép tényleges működési és mozgási követelményeit.
- Erősítse meg a javasolt modellt:Megrendelés előtt ellenőrizze a termék teljes konfigurációját.
How Can a Supplier Help With Model-Based Sourcing?
A márkás ipari automatizálási berendezések esetében a beszállító hozzáadott értéket teremthet azáltal, hogy segít a vásárlóknak azonosítani a megfelelő modellt és ellenőrizni a kompatibilitást a megrendelés véglegesítése előtt.
Modell azonosítás
Az eredeti anyagszám összevethető a kért termékcsaláddal és alkalmazással.
Ez különösen akkor hasznos, ha az ügyfél ismeri a telepített gép modelljét, de nem tudja, melyik szervokomponensre van szüksége.
Konfiguráció ellenőrzése
A beszállító segíthet összehasonlítani a kulcsfontosságú műszaki részleteket, például a motor teljesítményét, visszajelzését, fékét, rögzítését és a kapcsolódó meghajtási követelményeket.
Csere beszerzés
A karbantartó csapatoknak gyakran évek óta működő gépekhez van szükségük alkatrészekre. A keresett termék inkább egy bevált termékcsaládhoz tartozhat, mint a legújabb sorozathoz.
A modellközpontú beszerzési folyamat ezért hasznosabb lehet, mint egy általános ajánlás egy új termékcsaládhoz.
A pályázati adatok keresztellenőrzése
Ha az eredeti modellszám nem teljes, az alkalmazás részletei további kontextust adhatnak.
- Gép típusa:Azonosítsa a berendezést és a tengelyfunkciót.
- Motor információ:Adja meg a névleges nyomatékot, fordulatszámot, feszültséget, áramot és modellt.
- Vezetési információk:Adja meg az aktuális hajtási modellt és vezérlőplatformot.
- Visszacsatolás:Erősítse meg a kódoló vagy a feloldó elrendezését.
- Mechanikai adatok:Adja meg a tengelyt, a karimát, a méreteket és a szerelési információkat.
- Vezérlő rendszer:Azonosítsa a PLC-t, CNC-t vagy mozgásvezérlőt.
Miért fontos a szállító által vezetett ellenőrzés?
Az ipari termékkódokat nehéz lehet értelmezni a teljes műszaki kontextus nélkül. A keresési eredményekben helyesnek tűnő modellnek eltérő visszacsatolási felülete, fékbeállítása vagy mechanikai konfigurációja lehet.
A szállítás előtti ellenőrzés tehát megelőzheti az elkerülhető telepítési problémákat.
Új projektek a helyettesítő projektekkel szemben
Új gép esetén a szállító áttekintheti a kért nyomatékot, fordulatszámot, visszacsatolást, vezérlőt és környezetet.
Egy meglévő gép esetében általában az eredeti modell és az adattábla adatai adják a legerősebb kiindulási pontot.
| Projekt típusa | Leghasznosabb információ | Szállítói fókusz |
|---|---|---|
| Új gép | Mozgásprofil és terhelési követelmények | Termék egyeztetés és konfiguráció |
| Rutin csere | Teljes eredeti modell | Pontos modell azonosítás |
| Régebbi gép | Névtábla és alkalmazás adatai | Kialakult termék-család beszerzés |
| Vezérlő frissítés | Meglévő rendszer plusz új vezérlő | Hajtás és kommunikáció kompatibilitás |
Milyen gyakori beszerzési hibákat érdemes elkerülni?
A beszerzési hibák szükségtelen késéseket okozhatnak, ha egy szervoalkatrész műszakilag közel áll a kívánt termékhez, de valójában nem kompatibilis.
- Rövidített modellszám használata:A hiányzó utótag információ fontos konfigurációs különbségeket rejthet el.
- Csak a névleges teljesítménynek megfelelő:A nyomaték, a sebesség, a visszacsatolás, a fék és a méretek is számítanak.
- A telepített meghajtó figyelmen kívül hagyása:Cseremotor kiválasztása előtt ellenőrizni kell a motorhajtás kompatibilitását.
- Visszajelzés figyelmen kívül hagyása:A kódoló vagy a feloldó különbségei megakadályozhatják a megfelelő zárt hurkú működést.
- A szerelési felület figyelmen kívül hagyása:A tengely és a karima különbségei megakadályozhatják a fizikai beszerelést.
- A vezérlő figyelmen kívül hagyása:Előfordulhat, hogy a műszakilag megfelelő meghajtó nem támogatja a meglévő kommunikációs rendszert.
- A fék figyelmen kívül hagyása:A hiányzó vagy eltérő fék befolyásolhatja a függőleges tengely működését.
- Feltéve, hogy a legújabb modell a közvetlen csere:A későbbi termékgenerációk eltérő műszaki interfészekkel rendelkezhetnek.
A modellszám probléma
A hosszú ipari modellszámokat nehéz megjegyezni, de minden szakasz hasznos konfigurációs információkat tartalmazhat. Csere kérésekor lehetőség szerint a teljes kódot kell megadni.
A teljesítmény-besorolási probléma
A teljesítményt könnyű összehasonlítani, de nem írja le a teljes mozgásképességet.
Egy nagy csúcsnyomatékot igénylő gépnek más motorra és hajtásra lehet szüksége, mint egy ugyanolyan átlagos teljesítményű, de egyenletesebb terhelési profilú gépnek.
A kompatibilitási probléma
A motort és a hajtást egyező párként kell kezelni, kivéve, ha a javasolt kombinációt műszakilag ellenőrizték.
A dokumentációs probléma
A csereprojektek gyakran olyan régi gépeket érintenek, amelyek eredeti dokumentációja hiányos. A névtábla fotók, a szekrényfotók, a kapcsolási rajzok és a gép alkalmazási adatai segíthetnek a szükséges konfiguráció újjáépítésében.
A feltételezés probléma
Az „azonos sorozat” nem feltétlenül jelenti azt, hogy „azonos specifikáció”. A kapcsolódó termékek különböző tekercskonfigurációkkal, visszacsatolási lehetőségekkel, fékekkel, csatlakozókkal vagy mechanikai méretekkel rendelkezhetnek.
Milyen információkat kell tartalmaznia a szakmai specifikációnak?
A professzionális szervospecifikációnak elegendő információt kell adnia a mérnöki és beszerzési csapatok számára ahhoz, hogy feltevésekre támaszkodva azonosítsák a megfelelő terméket.
| Specifikáció kategória | Meghatározandó információ | Kiválasztás célja |
|---|---|---|
| Gépi alkalmazás | Géptípus és tengelyfunkció | Meghatározza a mozgási követelményeket |
| Motor | Modell, nyomaték, fordulatszám, feszültség, áram | Meghatározza a motor képességét |
| Hajtás | Modell, feszültség, áram, opciók | Meghatározza a teljesítmény és a vezérlés kompatibilitását |
| Visszacsatolás | Kódoló vagy feloldó típusa | Biztosítja a zárt hurkú kompatibilitást |
| Mozgásprofil | Sebesség, gyorsulás, lassítás, utazás, ciklusidő | Dinamikus követelményeket határoz meg |
| Terhelés | Tömeg, tehetetlenség, súrlódás, külső erő | Meghatározza a nyomatékszükségletet |
| Fék | Fék jelenléte és feszültsége | Támogatja a tartási és biztonsági funkciókat |
| Mechanikus interfész | Tengely, karima, szerelési méretek | Megerősíti a fizikai alkalmasságot |
| Kommunikáció | PLC, CNC vagy motion-network interfész | Biztosítja az automatizálási integrációt |
| Környezet | Hőmérséklet, páratartalom, vibráció, telepítési feltételek | Megerősíti az alkalmazás alkalmasságát |
Kezdje az alkalmazással
Határozza meg, mit csinál a tengely valójában. A „Szervomotor automatizált berendezésekhez” túl széles. Egy hasznosabb leírás elmagyarázza a mozgási, terhelési, sebességi, gyorsulási és vezérlési követelményeket.
Adja meg a teljes motoradatokat
A motorteljesítményre, nyomatékra, fordulatszámra, áramerősségre, feszültségre, visszacsatolásra és fékezésre vonatkozó információkat meg kell adni, ha rendelkezésre állnak.
Adja meg a meghajtó teljes adatait
Dokumentálni kell a hajtás típusát, a tápfeszültséget, a névleges áramot, a kommunikációs lehetőséget, a visszacsatoló interfészt és a telepített tartozékokat.
Határozza meg a mozgási ciklust
Adja meg a gyorsulási időt, a lassítási időt, a működési sebességet, a megtett távolságot, a tartózkodási időt és az ismétlési gyakoriságot.
Határozza meg a mechanikai terhelést!
A tömeg, a tehetetlenségi nyomaték, a sebességváltó áttétele, a csavar osztása, a szíjtárcsa méretei, a súrlódás és a külső folyamaterő egyaránt befolyásolhatja a kiválasztást.
Határozza meg a környezeti feltételeket
Figyelembe kell venni a környezeti hőmérsékletet, a szekrény hőmérsékletét, a vibrációt, a páratartalmat, a port és a beépítési helyzetet.
Határozza meg a helyettesítési korlátozásokat
Meglévő gép esetében a specifikációnak meg kell határoznia, mely alkatrészeket kell változatlannak hagyni. Ez magában foglalhatja a vezérlőt, a szekrényt, a kábeleket, a sebességváltót, a tengelykapcsolót és a rögzítő szerkezetet.
- Határozza meg a tengelyt:Ismertesse a funkcióját és a gép helyzetét!
- Rögzítse a telepített terméket:Rögzítse a teljes motor- és hajtásmodellszámokat.
- Rekord értékelések:Erősítse meg a nyomatékot, a fordulatszámot, az áramerősséget, a feszültséget és a teljesítményt.
- A visszajelzés azonosítása:Erősítse meg a kódoló vagy a feloldó konfigurációját.
- Tekintse át a mechanikus interfészt:Ellenőrizze a tengelyt, a karimát, a rögzítést és a teljes méreteket.
- Mozgás meghatározása:Sebesség, gyorsulás, lassulás, utazás és ciklusidő rögzítése.
- A kommunikáció meghatározása:Azonosítsa a vezérlőt és a hálózati architektúrát.
- Fékezés felülvizsgálata:Ellenőrizze a regeneratív fékezés és a tartófék követelményeit.
- Ellenőrzési környezet:Ellenőrizze a hőmérsékletet, a páratartalmat, a vibrációt és a telepítési feltételeket.
- A végső modell ellenőrzése:Vásárlás előtt ellenőrizze a teljes konfigurációt.
Mit kell adni a vevőknek a szállítónak?
- Teljes anyagszám:Adja meg az adattáblán szereplő teljes modellkódot.
- Névtábla kép:Ha rendelkezésre áll, mellékeljen egy tiszta fényképet.
- Meghajtó modell:Adja meg a megfelelő meghajtó vagy meglévő kapcsolószekrény adatait.
- Gépi alkalmazás:Magyarázza el a tengelyfunkciót és a gépi folyamatot!
- Mechanikai méretek:Adja meg a tengely- és szerelési információkat a csereprojektekhez.
- Visszajelzési információk:Azonosítsa a kódolót, a feloldót vagy a visszajelzés egyéb részleteit.
- Vezérlési architektúra:Azonosítsa a PLC-t, a CNC-t, a mozgásvezérlőt és a kommunikációs interfészt.
Ez az információ lehetővé teszi a szállító számára, hogy értelmesebb termékellenőrzést végezzen. Segít megkülönböztetni a pontos cseréket az alternatív konfigurációktól, amelyek további mérnöki munkát igényelhetnek.
Gyakran Ismételt Kérdések
Mire használható a Rexroth Servo rendszer?
A szervórendszereket olyan ipari gépekben használják, amelyek szabályozott sebességet, nyomatékot, pozicionálást vagy összehangolt mozgást igényelnek. A tipikus alkalmazások közé tartozik a csomagolás, a szerszámgépek, a robotika, a nyomtatás, az összeszerelés és az automatizált anyagmozgatás.
A szervomotor ugyanaz, mint a szervohajtás?
Nem. A motor mechanikus nyomatékot állít elő, míg a szervohajtás szabályozott elektromos áramot szolgáltat, és kezeli az áramerősséget, a visszacsatolást, a védelmet és a kommunikációs funkciókat.
Miért van szükség visszajelzésre?
A visszajelzés a motor aktuális helyzetéről vagy fordulatszámáról nyújt információt. A vezérlőrendszer összehasonlítja a tényleges mozgást a parancsolt mozgással, és korrekciókat hajt végre.
Mely információk a legfontosabbak a szervomotor kiválasztásakor?
A legfontosabb információk közé tartozik a folyamatos nyomaték, a csúcsnyomaték, a fordulatszám-tartomány, a terhelési tehetetlenség, a munkaciklus, a visszacsatolás típusa, a fékezési opció, az ellátási követelmények, a szerelési méretek és a vezérlő kompatibilitása.
Elég a motor teljesítménye a szervo kiválasztásához?
Nem. A teljesítmény csak egy paraméter. A tényleges mozgásprofilt, a folyamatos és csúcsnyomatékot, a sebességet, a tehetetlenséget, a visszacsatolást, a féket, a mechanikus interfészt és a hajtás kompatibilitását is ellenőrizni kell.
Mi a csúcsnyomaték?
A csúcsnyomaték a motor rövid távú nyomatékképessége. Különösen fontos gyorsításkor, gyors tolatáskor és átmeneti terhelési zavarok esetén.
Miért számít a terhelési tehetetlenség?
A nagy tehetetlenség nagyobb nyomatékot igényel a gyorsításhoz vagy lassításhoz. Ezért befolyásolhatja a motor méretét, a meghajtás kapacitását, a fékezési követelményeket és a szervo hangolását.
Mi a különbség az inkrementális és az abszolút kódolók között?
Az inkrementális jeladók impulzus alapú mozgásinformációt, míg az abszolút kódolók meghatározott helyzetinformációt adnak. A megfelelő választás a gép vezérlési architektúrájától és a pozíciókövetelményektől függ.
Lecserélhető egy meglévő szervomotor egy újabb modellre?
Lehetséges, de a cserét ellenőrizni kell az elektromos, mechanikai, visszacsatolási, fék-, hajtás-, vezérlő- és kommunikációs kompatibilitás szempontjából. Egy újabb termék nem jelent automatikusan közvetlen cserét.
Miért fontos a teljes modellszám?
Az ipari modellszámok megkülönböztethetik a visszacsatolást, a féket, a rögzítést, a tekercset, a feszültséget vagy más konfigurációs részleteket. Előfordulhat, hogy a rövidített kód nem ad elegendő információt a termék pontos azonosításához.
Mit kell ellenőrizni szervomotor cseréjekor?
Ellenőrizze a teljes modellt, a motor teljesítményét, a visszacsatoló rendszert, a féket, a tengelyt, a karimát, a csatlakozók elrendezését, a hajtás kompatibilitását, a vezérlő interfészt, a kábelezést és a telepítési méreteket.
Működhet egy szervomotor különböző hajtásokkal?
Csak akkor, ha a javasolt hajtás támogatja a motor elektromos teljesítményét, visszacsatolási technológiáját, vezérlési követelményeit és egyéb interfészeket. A kompatibilitást a teljes műszaki specifikáció alapján kell ellenőrizni.
Mi a tartófék célja?
A tartófék a motort álló helyzetben tartja, amikor az elektromos nyomatékot eltávolítják. Különösen hasznos függőleges tengelyeken, ahol a gravitáció egyébként mozgást okozhat.
A tartófék helyettesíti a dinamikus fékezést?
Nem feltétlenül. A rögzítőfék általában arra szolgál, hogy a rakományt nyugalomban tartsa. A dinamikus leállítás a szervohajtáson, a fékellenálláson, a regeneratív rendszeren vagy más meghatározott módszeren alapulhat.
Miért számítanak a tengely és a karima méretei?
A motornak fizikailag csatlakoznia kell a géphez. A tengelyátmérőben, a tengelyhosszban, a karima mintázatában vagy a vezető méreteiben lévő különbségek megakadályozhatják a közvetlen beszerelést még akkor is, ha az elektromos névleges értékek megegyeznek.
Milyen kommunikációs rendszerek használhatók szervo hajtásokkal?
A pontos interfész a kiválasztott hajtástól és automatizálási rendszertől függ. Az ipari terepibusz- és ipari Ethernet-technológiák mozgási parancsokhoz, állapotinformációkhoz, diagnosztikához és koordinált vezérléshez használhatók.
Használhatók-e szervorendszerek csomagológépekben?
Igen. A csomagolóberendezések gyakran használnak szervotengelyeket az indexeléshez, adagoláshoz, vágáshoz, lezáráshoz, regisztrációhoz és szinkronizált mozgáshoz.
Használhatók-e szervomotorok szerszámgépekben?
Igen. A szervórendszereket általában előtolási és pozicionálási funkciókhoz használják, ahol fontos a szabályozott mozgás és az ismételhetőség.
Miért hibásodhat meg a szervócsere akkor is, ha a teljesítmény azonos?
A csere eltérhet a nyomaték-fordulatszám jellemzői, a visszacsatolás, a fék, a tengely méretei, a karima méretei, a csatlakozók, a hajtás kompatibilitása vagy a kommunikáció tekintetében. A teljesítmény párosítása önmagában nem hoz létre egyenértékűséget.
Milyen információkat kell a vevőnek elküldenie a szállítónak?
A leghasznosabb információk közé tartozik a teljes modellszám, az adattábla fényképe, a telepített hajtásmodell, a gép alkalmazása, a nyomaték- és sebességkövetelmények, a visszacsatolás típusa, a fékkonfiguráció, a mechanikai méretek és a vezérlő vagy kommunikációs interfész.
Segíthet egy szállító egy régebbi szervoalkatrész azonosításában?
Igen. A beszállító felhasználhatja a teljes modellszámot, az adattábla-információkat, fényképeket és az alkalmazás részleteit a keresett termék azonosításához és a vonatkozó konfiguráció ellenőrzéséhez.
Mindig a legújabb termékgenerációt kell kiválasztani?
Nem. Új géphez a jelenlegi termékcsalád megfelelő lehet. Meglévő gép esetében a legjobb megoldás a pontos beépített modell vagy egy gondosan ellenőrzött csere lehet, amely megőrzi a meglévő elektromos és mechanikai interfészeket.
Miért kell a motort és a hajtást együtt értékelni?
A hajtásnak biztosítania kell a szükséges áramot, és helyesen kell értelmeznie a motor visszacsatolását. A motor és a hajtás kompatibilitása közvetlenül befolyásolja a vezérlés teljesítményét és az üzembe helyezést.
Mitől válik műszakilag megbízhatóvá a szervóválasztás?
A megbízható szervóválasztás a géppel kezdődik, nem a terméknévvel. A gép határozza meg, hogy a tengelynek hogyan kell mozognia, mekkora nyomatékra van szükség, milyen gyorsan kell a tengelynek gyorsulnia, milyen gyakran kell tolatnia, és milyen pontosan kell követnie a parancsolt pályát.
Innentől kezdve a motort és a hajtást koordinált párként kell kiválasztani. A folyamatos nyomaték határozza meg a tartós működést, a csúcsnyomaték a rövid távú dinamikus képességet, a sebesség pedig a használható működési tartományt. A terhelés tehetetlensége, a gravitáció, az áttételi arány és a folyamat erői határozzák meg a tényleges mechanikai igényt.
A visszajelzés egy másik lényeges réteget ad hozzá. A kódoló vagy feloldó technológiának meg kell egyeznie a meghajtóval, és a rendelkezésre álló felbontásnak támogatnia kell a szükséges vezérlési teljesítményt. Ugyanakkor a mechanikai pontosság továbbra is fontos, mivel a holtjáték, a rugalmasság, az igazítás és az átviteli hiba korlátozhatja a végső pozicionálási teljesítményt.
A csereprojektek még nagyobb figyelmet igényelnek a részletekre. A csere jóváhagyása előtt ellenőrizni kell a teljes modellszámokat, a motor adattábláit, a hajtásinformációkat, a csatlakozóelrendezéseket, a fék opciókat, a tengelyméreteket, a karimás mintákat és a kommunikációs interfészeket.
Itt válik gyakorlatiassá a modellalapú beszerzés a nemzetközi vásárlók számára. Ahelyett, hogy egy széles termékkategóriából választanánk ki egy általános szervo-alkatrészt, a megbízhatóbb módszer a pontos szükséges modell azonosítása, majd a meglévő géphez vagy a tervezett alkalmazáshoz való viszonyítása.
Az új berendezések esetében a választás kezdődhet a nyomaték, a sebesség, a tehetetlenség, a munkaciklus, a visszacsatolás, a vezérlő és a kommunikációs követelmények alapján. Karbantartási és csereprojekteknél általában az eredeti anyagszám és adattábla adják a legerősebb kiindulási pontot.
A jól illeszkedő szervorendszer végső soron több réteg együttes működésétől függ: motor, hajtás, visszacsatolás, vezérlő, kommunikáció, kábelezés, fékezés, mechanikus erőátvitel és gépszerkezet.
A márkás ipari automatizálási berendezéseket beszerző vásárlók számára tehát nem egyszerűen az a cél, hogy azonosítsanak egy hasonlónak tűnő szervomotort. A cél egy olyan konfiguráció azonosítása, amely műszakilag kompatibilis a géppel és praktikus a tervezett alkalmazáshoz.
A beszerzéskor aRexroth Szervotermék, a teljes modellszám, a gépi alkalmazás, a meglévő hajtásinformációk, a visszacsatolás típusa, a mechanikai méretek és a vezérlő részleteinek megadása sokkal erősebb alapot biztosít a beszállító számára a pontos modellegyeztetéshez.
Segítségre van szüksége a megfelelő szervómodell azonosításához?
Mao Huimárkás ipari automatizálási termékeket szállít, és támogatja a modellek azonosítását, a csereforrások beszerzését, a műszaki specifikációk ellenőrzését és az alkalmazásalapú termékillesztést. A kívánt modellhez, adattábla-információkhoz vagy a gép alkalmazásának részleteihez,lépjen kapcsolatba velünk.
