Mitől a Schneider ILM1003P01A0000 praktikus megoldás az igényes szervóalkalmazásokhoz?

Cikk összefoglaló

A modern automatizált berendezések gyakran pontos pozicionálást, kompakt gépfelépítést, megbízható visszacsatolást és egyszerűsített üzembe helyezést igényelnek. ASchneider ILM1003P01A0000kielégíti ezeket a követelményeket a motor és a szervohajtás funkcióinak egy integrált, helyszínre szerelt egységben történő kombinálásával. Ez az architektúra csökkentheti a hagyományosan a kapcsolószekrénybe beépített berendezések számát, miközben támogatja a moduláris gépi koncepciókat.

Ez a cikk elmagyarázza az ILM1003P01A0000 legfontosabb jellemzőit, az integrált architektúra működését, hol lehet hasznos, milyen specifikációkat kell ellenőrizniük a mérnököknek, és mely vásárlási szempontok számítanak egy meglévő vagy csereegység beszerzésekor. Ez azt is megmagyarázza, hogy miért elengedhetetlen a pontos modellazonosítás a telepítés előtt.

Tartalomjegyzék

1. Mi az a Schneider ILM1003P01A0000?
2. Hogyan működik az integrált szervo architektúrája?
3. Mik a legfontosabb specifikációk?
4. Hogyan teljesít a motor mozgásos alkalmazásokban?
5. Hol használható az ILM1003P01A0000?
6. Miért értékes egy integrált szervó kialakítás?
7. Mit kell ellenőrizni a mérnököknek a telepítés előtt?
8. Mi számít ennek a modellnek a beszerzése vagy cseréjekor?
9. Hogyan javíthatják a felhasználók a hosszú távú megbízhatóságot?
10. Gyakran Ismételt Kérdések
11. Végső gondolatok

Mi az a Schneider ILM1003P01A0000?

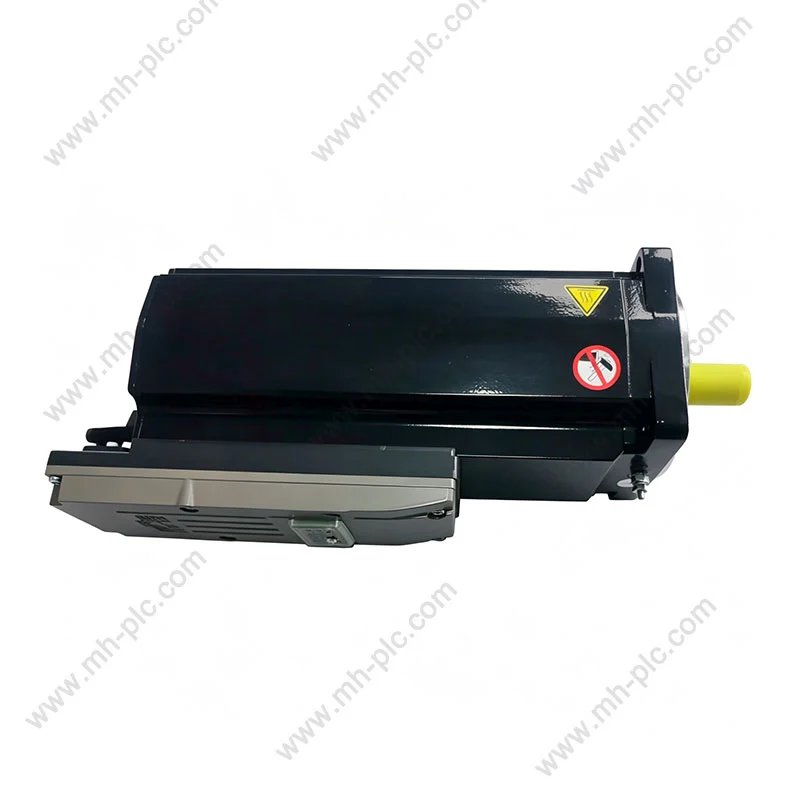

A Schneider ILM1003P01A0000 egy integrált szervomotor a Lexium 62 ILM családból. Ellentétben a hagyományos szervoelrendezéssel, amelyben a motor és a meghajtó elektronika külön komponensként van felszerelve, az integrált ILM egység egyesíti a mozgásvezérlő elektronikát a motorszerelvénysel.

A Schneider Electric a modellt integrált szervomotorként azonosítja a100 mm-es karima, 5,8 Nm-es elakadási nyomaték, 3000 ford./perc fordulatszám, sima tengely, SinCos egyfordulatú 128-as visszacsatolás, és nincs fék. A modell elosztott szervoarchitektúrákhoz kapcsolódik, amelyek célja, hogy a hajtáselektronikát közelebb helyezzék a motorhoz és a gépmodulhoz.

Ez a megkülönböztetés fontos a meglévő alkatrészt lecserélő mérnökök számára. Az ILM1003P01A0000 nem egyszerűen egy általános 1,1 kW-os váltóáramú motor. A visszacsatolási konfigurációnak, az integrált meghajtó architektúrának, a mechanikai méreteknek, a kommunikációs követelményeknek és az elektromos jellemzőknek meg kell felelniük a gépnek.

Hogyan működik az integrált szervo architektúrája?

Az integrált szervo mögött meghúzódó fő koncepció a decentralizáció. A hagyományos mozgásrendszerek gyakran szervoerősítőket helyeznek el egy kapcsolószekrényben, és táp- és visszacsatoló kábeleken keresztül kapcsolják a motorokhoz. Az integrált szervo átviszi a fontos hajtáselektronikát a motoroldali szerelvényre.

Ez a megközelítés különösen hasznos lehet a független modulokból épített gépeknél. Minden mozgásmodul tartalmazhat saját szervomotort és a hozzá tartozó elektronikát, míg a gép architektúrája megfelelő kapcsolatokon keresztül kezeli a kommunikációt és az energiaelosztást.

• Motor és hajtás integrációja:csökkenti annak szükségességét, hogy a motort és az erősítőt teljesen különálló egységként kezeljék.
• Distributed installation:lehetővé teszi a mozgásvezérlő alkatrészek közelebbi elhelyezését a mechanikai tengelyhez.
• Moduláris gép felépítés:támogatja az ismételhető mozgásmodulokból készült berendezéseket.
• Csökkentett szekrényfüggőség:segíthet a mérnököknek a kapcsolószekrény helyének optimalizálásában.
• Visszajelzés integráció:az enkóder konfigurációja a megadott motorszerelvény része, nem pedig független külső alkatrész.

Az eredmény egy másik géptervezési filozófia: ahelyett, hogy minden mozgó alkatrészt egy központi szekrénybe koncentrálnának, a kiválasztott vezérlési funkciók szét vannak osztva a gépben.

Mik a legfontosabb specifikációk?

A modellszám megértése önmagában nem elegendő a biztonságos cseréhez. A következő specifikációk hasznos műszaki kiindulási alapot nyújtanak az ILM1003P01A0000 értékeléséhez.

A független elosztói adatok az egységet AC szervomotorként is azonosítják, abszolút jeladóval, körülbelül 1,1 kW aktív teljesítménnyel, IP54-es védettséggel és 100 × 100 mm-es rögzítési konfigurációval. Ezeket az adatokat mindig össze kell vetni a gép pontos és regionális változatára vonatkozó műszaki dokumentációval.

Hogyan teljesít a motor mozgásos alkalmazásokban?

A szervomotort nem csak a lóerő vagy a névleges nyomaték alapján választják ki. Ugyanilyen fontos az a képessége, hogy gyorsul, lassít, pozíciót tart, reagál a parancsokra és ismételten működik változó terhelés mellett.

3000 ford./perc névleges fordulatszámával és körülbelül 3,5 Nm névleges nyomatékával az ILM1003P01A0000 olyan mozgási alkalmazásokhoz illeszkedik, amelyek szabályozott forgómozgást igényelnek, nem pedig egyszerű állandó fordulatszámú működést. Integrált visszacsatoló rendszere lehetővé teszi a vezérlő architektúra számára, hogy figyelje a rotor helyzetét, és támogassa a zárt hurkú mozgásvezérlést.

A körülbelül 5,8 Nm-es elakadási nyomaték specifikációja különösen fontos a gyorsulás és az ideiglenes terhelési állapotok értékelésekor. A mérnökök azonban nem kezelhetik az elakadási nyomatékot folyamatos működési értékként. A tényleges terhelés számításánál figyelembe kell venni a gyorsulást, a munkaciklust, a tehetetlenséget, a sebességváltó áttételét, a súrlódást, a gép tájolását, a környezeti feltételeket és a teljes hajtásrendszert.

Hol használható az ILM1003P01A0000?

Az integrált architektúra ezt a szervót különösen vonzóvá teszi az automatizált gépek számára, ahol fontos a több tengely, a kompakt elrendezés és a moduláris felépítés.

Az alkalmazási alkalmasságot mindig a tényleges tengelykövetelmények alapján kell megállapítani. A mechanikailag kompatibilis modell továbbra is alkalmatlan lehet, ha az elektromos interfész, a kommunikációs architektúra, a terhelési profil vagy a visszacsatolási követelmények eltérőek.

Miért értékes egy integrált szervó kialakítás?

Az integrált szervó legnagyobb előnye nem egyszerűen az, hogy két alkatrészt kombinálnak. A nagyobb előny a gép fizikai tervezésének megváltoztatásának lehetősége.

1. Rugalmasabb géparchitektúra:Az elosztott szervokomponensek segíthetnek a gépgyártóknak abban, hogy a mozgásrendszereket az egyes gépmodulok köré szervezzék.
2. Lehetséges szekrényhely-megtakarítás:Ha a meghajtó elektronikát távolabb helyezi a központi szekrénytől, hely szabadulhat fel a PLC-k, a biztonsági berendezések, az áramelosztás és egyéb alkatrészek számára.
3. Csökkentett hagyományos motor-hajtás szétválasztás:A motort és a hajtást integrált egységként szállítjuk, leegyszerűsítve bizonyos berendezések konfigurációit.
4. Többtengelyes rendszerekhez alkalmas:Az elosztott mozgás architektúra különösen vonzó lehet, ha egy gép számos szervotengelyt tartalmaz.
5. Moduláris tervezés:A gépgyártók megismételhető mozgásmodulokat tervezhetnek meghatározott szervoszerelvények köré.

Ezek az előnyök akkor a legértékesebbek, ha a gépet kezdettől fogva elosztott mozgásra tervezték. Az integrált szervo utólagos beépítése egy hagyományos rendszerbe a kommunikáció, az áramelosztás, a hűtés, a kábelezés és a szoftverkövetelmények ellenőrzése nélkül szükségtelen üzembe helyezési problémákat okozhat.

Mit kell ellenőrizni a mérnököknek a telepítés előtt?

A cikkszám helyes azonosítása az első lépés, de nem az utolsó lépés. Az ILM1003P01A0000 telepítése előtt a mérnököknek és a karbantartó csapatoknak ellenőrizniük kell a következő pontokat.

• Pontos cikkszám:Erősítse meg az ILM1003P01A0000 minden karakterét.
• Mechanikai méretek:Ellenőrizze a karimát, a tengelyt, a rögzítőfuratokat, a tengelykapcsolót és a beépítési távolságot.
• Fékszükséglet:Ezt a modellt fék nélkül határozták meg, így a függőleges vagy gravitációs terhelésű tengelyek különös figyelmet igényelnek.
• Visszajelzés konfiguráció:Erősítse meg a SinCos egyfordulatú jeladó elrendezését és a gépvezérlés kompatibilitását.
• Communication system:Ellenőrizze a szükséges hálózati és vezérlő architektúrát.
• Elektromos követelmények:Ellenőrizze a feszültséget, az áramerősséget, a kábelelrendezést és a rendszerszintű teljesítménykövetelményeket.
• Környezeti feltételek:Ellenőrizze a ház védelmét, a hőmérsékletet, a páratartalmat, a port, a vibrációt és a telepítési környezetet.
• Terhelési számítás:Erősítse meg a folyamatos nyomatékot, a csúcsnyomatékot, a gyorsulást, a tehetetlenséget és a munkaciklust.
• Szoftver kompatibilitás:Győződjön meg arról, hogy a meglévő mozgásvezérlő szoftver és konfiguráció támogatja a kívánt eszközt.

Mi számít ennek a modellnek a beszerzése vagy cseréjekor?

A karbantartó csapatok számára az egyik legnagyobb kihívás a bevált ipari automatizálási termékekkel kapcsolatban a pontos alkatrész beszerzése, ha egy gép már évek óta működik.

A Schneider Electric regionális oldalai jelenleg különböző életciklus-információkat tartalmaznak ehhez a hivatkozáshoz. Az egyik hivatalos regionális oldal azt állítja, hogy az ILM1003P01A0000 2023 februárjában megszűnt, és nem szerepelt benne közvetlen csere, míg egy másik regionális oldal a normál szolgáltatás 2025 szeptemberi végéről számol be. Ez azt jelenti, hogy a vásárlóknak nem szabad azt feltételezniük, hogy az online adatlap automatikusan az aktuális gyári elérhetőséget jelenti.

Ha karbantartási vagy gépfelújítási egységet vásárol, vegye figyelembe:

A megbízható ipari alkatrész-beszállítónak képesnek kell lennie arra, hogy egyértelmű termékazonosítót, állapotinformációt, műszaki dokumentációt, ahol rendelkezésre áll, és átlátható kommunikációt biztosítson a készlet állapotáról.

Hogyan javíthatják a felhasználók a hosszú távú megbízhatóságot?

A szervó megbízhatósága sokkal többen múlik, mint magán a motoron. A mechanikai beállítás, a kábelvezetés, a környezeti feltételek, a vezérlő konfigurációja és a hőkezelés egyaránt befolyásolja az élettartamot.

• Tartsa a rögzítési felületeket tisztán és megfelelően igazítva.
• Kerülje a túlzott radiális vagy axiális terhelést a tengelyen.
• A tervezett karbantartás során ellenőrizze a csatlakozókat és a kábeleket.
• Megakadályozza a szükségtelen vibrációt és a mechanikai ütéseket.
• Győződjön meg arról, hogy az üzemi hőmérséklet a vonatkozó előírásokon belül marad.
• Figyelje a szokatlan zajt, rezgést, hőmérsékletet vagy helyzethibákat.
• A szervoparaméterek és a gépkonfiguráció pontos nyilvántartása.
• Tartsa a cserealkatrészeket megfelelően azonosítva és nyomon követhetően.

A szervó cseréjekor az üzembe helyezésnek többet kell magában foglalnia, mint a gép áramellátását. A visszacsatolás felismerését, a motor paramétereit, az irányt, a határértékeket, a gyorsulást, a lassítást, a mechanikai terhelést és a biztonsági funkciókat a gép gyártójának eljárásai szerint kell ellenőrizni.

Gyakran Ismételt Kérdések

Végső gondolatok

ASchneider ILM1003P01A0000elosztott mozgásvezérlési megközelítést képvisel, amelyben a szervomotor és a hajtási funkciók egy kompakt gépoldali egységbe vannak integrálva. 100 mm-es karimája, körülbelül 3,5 Nm névleges forgatónyomatéka, 5,8 Nm elakadási nyomatéka, 3000 ford./perc fordulatszáma, sima tengelye, SinCos egyfordulatú visszacsatolása és fékmentes konfigurációja elengedhetetlenné teszi a pontos specifikáció-illesztést egy meglévő gép alkatrészeinek értékelése során.

A gépgyártók számára az integrált architektúra jelentős előnyöket kínálhat a moduláris berendezéstervezésben és a kapcsolószekrény-szervezésben. A karbantartó csapatok számára azonban a legfontosabb probléma a megfelelő eredeti komponens beszerzése és az életciklus állapotának ellenőrzése lehet. A hivatalos regionális információk azt jelzik, hogy a modell életciklus-módosításokon ment keresztül, ezért a vásárlási döntéseknek tartalmazniuk kell a termék állapotát, a dokumentációt, a kompatibilitást és a jövőbeni karbantartási tervezést.

Dongguan Nancheng Mao Hui Machinery Equipment Trading Co., Ltd. támogathatja az ipari automatizálási alkatrészeket kereső ügyfeleket azáltal, hogy segít ellenőrizni a modellszámokat, a műszaki követelményeket, a termék állapotát és a beszerzési részleteket. Ha olyan berendezést tart karban, amely Schneider ILM1003P01A0000 terméket használ, a teljes cikkszám és a gépigény megadása pontosabbá és hatékonyabbá teheti a beszerzési folyamatot.
